Proč se opěrná zeď naklání a praská: příčiny, měření a kdo ji posoudí

Proč se opěrná zeď naklání?

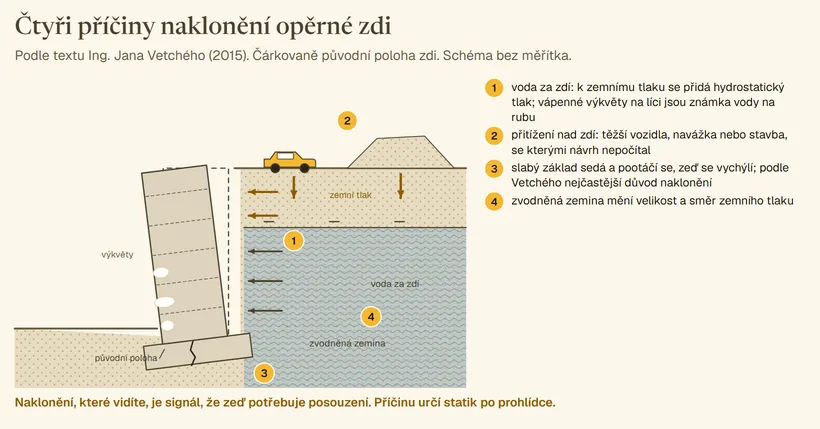

Protože na ni tlačí víc, než na co ji statik navrhl, nebo protože povolil základ. Ing. Jan Vetchý v textu Skládané opěrné stěny (2015) jmenuje dvě skupiny příčin: pohyb základů a zemní tlak větší než únosnost stěny.

Základ opěrné zdi nese zatížení mimo svůj střed. Svislá část zatížení tlačí základ do zeminy. Když zemina pod základem nestačí, základ sedá a praská. Vodorovná část zatížení základ otáčí. Slabý základ se pootočí a zeď se vychýlí. Vetchý uvádí poddimenzovaný základ jako nejčastější důvod naklonění a zřícení celé konstrukce.

Druhá skupina příčin je zemní tlak. Statik navrhl zeď na zeminu a zatížení, které znal. Když nad zdí přibude něco nového, tlak vzroste. Vetchý jmenuje těžší vozidla nad korunou zdi a přitížení terénu nad stěnou. ČSN EN 1997-1 počítá v čl. 9.3.1.3 se zatížením povrchu za zdí: blízké budovy, zaparkovaná nebo projíždějící vozidla, uskladněný materiál. Zeď, kterou po takové změně nikdo nepřepočítal, se podle Vetchého může překlopit nebo posunout.

Třetí příčina je voda. Zvodněná zemina za zdí mění podle Vetchého velikost a směr zemního tlaku. K zemnímu tlaku se přidá hydrostatický tlak vody. ČSN EN 1997-1 to řeší v čl. 9.3.1.6 jako průsakové síly. Vodě patří vlastní oddíl níž.

Naklonění má jednu užitečnou vlastnost. ČSN EN 1997-1 v čl. 9.4.1 žádá, aby opěrná zeď dávala viditelné známky blížícího se porušení a nespadla náhle bez předchozí deformace. Naklonění, které vidíte, je signál, že zeď potřebuje posouzení.

Proč opěrná zeď praská?

Ze stejných příčin jako naklonění. Trhlina ukazuje, že se část zdi nebo základu pohnula. Vetchý uvádí svislé trhliny ve stěně spolu s nakloněním a vyboulením jako projevy pohybu základů nebo zemního tlaku. Sedání základu doprovází trhliny v základu. Porušení stěny zemním tlakem doprovází trhliny ve stěně a může skončit zřícením.

Trhlina může vzniknout i bez pohybu zeminy. BEST uvádí u plotu z tvarovek Muro, že při nedodržení dilatačních celků zpravidla vznikají trhliny. Zda jde o trhlinu z chybějící dilatace, nebo o trhlinu statickou, rozhodne statik. Kde dilatační spáry nesmí chybět a kdy trhlinu řeší statik, popisuje článek dilatační spáry.

Trhlina, která roste, říká víc než trhlina široká. Proto se měří a datuje. Postup je v oddíle o měření níž.

Podle čeho poznáte, že za zdí stojí voda?

Podle výkvětů, vlhkých míst a podle vyústění drenáže, ze kterého po dešti nic neteče.

Vápenné výkvěty jsou bílé povlaky na líci zdi. Vetchý je uvádí jako známku hromadění vody na rubu stěny. Voda prosakuje mezerami mezi prvky, vyplavuje látky a tvoří na zdi skvrny a výkvěty. Vlhké mapy na líci, které po dešti dlouho nemizí, říkají totéž.

Třetí známka je vyústění drenáže. Drenáž má podle Vetchého odvádět vodu z rubu zdi po celou životnost zdi. Když po vydatném dešti z vyústění nic neteče a zeď má výkvěty, voda zůstává za zdí. Vetchý uvádí jako nejčastější příčinu poškození opěrných stěn nefunkční nebo chybně provedenou drenáž. V mnoha případech filtrační vrstva ze štěrku chybí úplně a nahradila ji jen nopová fólie. Fólie drenáž nenahradí.

Vetchý doporučuje vyvést drenáž přes stěnu a vyústění zakrýt mřížkou. Majitel pak vidí, zda voda odtéká. ČSN EN 1997-1 v čl. 9.4.2 řeší zeď, jejíž bezpečnost závisí na drenáži. Žádá buď program údržby s přístupem k drenáži, nebo doklad, že drenáž funguje bez údržby. Zeď bez přístupné drenáže proto kontrolujte alespoň podle výkvětů. Jak má drenáž vypadat a kam ústit, popisuje článek drenáž a zásyp za opěrnou zdí.

Voda za zdí má v zimě druhý účinek. ČSN EN 1997-1 žádá v čl. 9.3.1.8 zvláštní opatření proti čočkám ledu za zdí: vhodný zásyp, drenáž nebo izolaci. Zeď s výkvěty proto sledujte i po zimě.

Co si vyfotit a změřit?

Pět věcí. Fotky a čísla pošlete statikovi před prohlídkou.

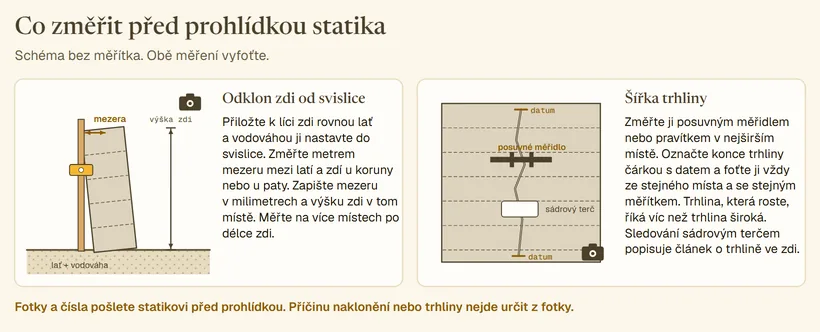

• Odklon zdi od svislice. Přiložte k líci zdi rovnou lať a vodováhou ji nastavte do svislice. Změřte metrem mezeru mezi latí a zdí u koruny nebo u paty. Zapište mezeru v milimetrech a výšku zdi v tom místě. Měřte na více místech po délce zdi. Lať s vodováhou vyfoťte.
• Šířku trhliny. Změřte ji posuvným měřidlem nebo pravítkem v nejširším místě. Označte konce trhliny čárkou s datem a foťte ji vždy ze stejného místa a se stejným měřítkem. Postup sledování trhliny sádrovým terčem popisuje článek trhlina ve zdi starého domu.
• Výkvěty a vlhká místa. Vyfoťte celou zeď a detail. Zapište, kde výkvěty leží vůči trhlině a vůči patě zdi.
• Vyústění drenáže. Najděte ho. Vyfoťte ho za sucha a po dešti a zapište, zda z něj teče voda. Když vyústění nenajdete, zapište i to.
• Co je nad zdí a před ní. Vyfoťte terén za korunou: parkování, navážku, stavbu, nádrž, svod ze střechy, svah. Zapište, co se tam od stavby zdi změnilo a kdy. Vyfoťte i terén před patou zdi. Výkop nebo eroze před zdí je podle ČSN EN 1997-1, čl. 9.3.3, návrhová situace, se kterou zeď nemusela počítat.

Když máte projekt a statický návrh zdi, přiložte je. Statik porovná, na co zeď navrhl, s tím, co nad ní dnes stojí. Předběžnou představu o tlaku na zeď ze ztraceného bednění dá kalkulačka opěrné stěny na domeum.app. Je to orientační posouzení, prohlídku ani statický výpočet nenahradí.

Kdo opěrnou zeď posoudí?

Statik. Příčinu naklonění nebo trhliny nejde určit z fotky ani z tohoto článku. Statik zeď prohlédne, porovná ji s návrhem a určí, zda zeď drží a jaké opatření potřebuje. Vetchý píše, že po změně zatížení je nutné zeď znovu posoudit a přijmout opatření. Kdy zeď statika potřebuje a co posuzuje, popisuje článek opěrná zeď: z čeho ji postavit a kdy statik.

Statiku nezajišťujeme. Opravu nebo novou zeď stavíme podle návrhu statika, který si zajistí investor. Když návrh ještě nemáte, řekneme vám, jaké podklady statik potřebuje. Jestli nová zeď místo poškozené potřebuje povolení, zjistíte v článku plot: povolení, výška a hranice. Stav k říjnu 2026.

Co technický dozor investora kontroluje před zakrytím každé vrstvy, popisuje dozor-brno.cz. Kontrola má smysl předtím, než další vrstva práci zakryje. Na našich stavbách proto fotíme dno výkopu s metrem, výztuž před betonáží, drenáž před zásypem a každou vrstvu zásypu. Investor fotky vidí v Open Book spolu s fakturami.

Kdy to nedělat?

• Nezakrývejte trhliny omítkou ani nátěrem dřív, než zeď posoudí statik. Kosmetická oprava zakryje pohyb, který je potřeba sledovat.
• Nepřitěžujte nad zdí. Nenavážejte zeminu, neparkujte a nestavte za korunou, dokud statik neřekne, co zeď unese.
• Nezasypávejte zeď znovu bez drenáže a filtrační vrstvy. Zásyp bez odvodnění vrátí vodu za zeď.
• Nekopejte před patou zdi a neodebírejte zeminu před ní bez posouzení.
• Bez statického návrhu zeď, která drží zeminu, neopravujeme ani nestavíme. Dodatečná drenáž je jen jedno z možných opatření a sama nakloněnou zeď nevyrovná.
• Když při výkopu najdeme jinou zeminu nebo vodu, než s jakou návrh počítá, práci zastavíme a investor zavolá statika.

Zeď, která stojí rovně, nepraská a po dešti z její drenáže teče voda, opravu nepotřebuje. Stačí čistit vyústění a kontrolovat líc zdi po zimě. Firmu na to nepotřebujete.
