Zděný plot z plotových tvarovek: postup od návrhu po zákrytovou desku
Krátká odpověď: zděný plot z plotových tvarovek stojí na betonovém pásu s výztuží. Tvarovky se kladou po řadách a jejich dutiny se plní zavlhlým betonem po vrstvách. BEST u plotu Muro dovoluje dilatační celek 12 m, s výztuží v každé spáře 14 m. DITON doporučuje nejvýš 6 m. Nahoře plot uzavírá zákrytová deska s dutinou pod ní.
Jak se staví zděný plot z plotových tvarovek?
Po řadách na betonovém pásu. Plotová tvarovka je dutý betonový blok s pohledovým lícem. Dutinami procházejí svislé pruty z pásu a dutiny se plní betonem. Pracujeme podle návodů výrobců, BEST pro plot Muro a DITON pro tvarovky PT Hladká.
Pořadí prací je u obou systémů stejné:
- návrh plotu: výztuž, základ a dilatační celky,
- základový pás s výztuží a dilatačními spárami,
- vodorovná izolace na základu,
- první řada tvarovek a její vyrovnání,
- další řady a betonáž dutin po vrstvách,
- zákrytové desky, silikon a impregnace.
Základy tento článek neopakuje. Hloubku pásu, beton pásu a kotvení výztuže rozebírá článek základy pod plot: patky, nebo pás. Kdy plot potřebuje povolení a jak vysoký smí být, rozebírá článek plot: povolení, výška a hranice. Stav k říjnu 2026.
Co má určit návrh zděného plotu?
Vyztužení, šířku a hloubku základu a délku dilatačních celků. BEST to u plotu Muro žádá od návrhu plotu, ne od zedníka na stavbě. Návrh vychází z výšky plotu a ze zatížení, například větrem.

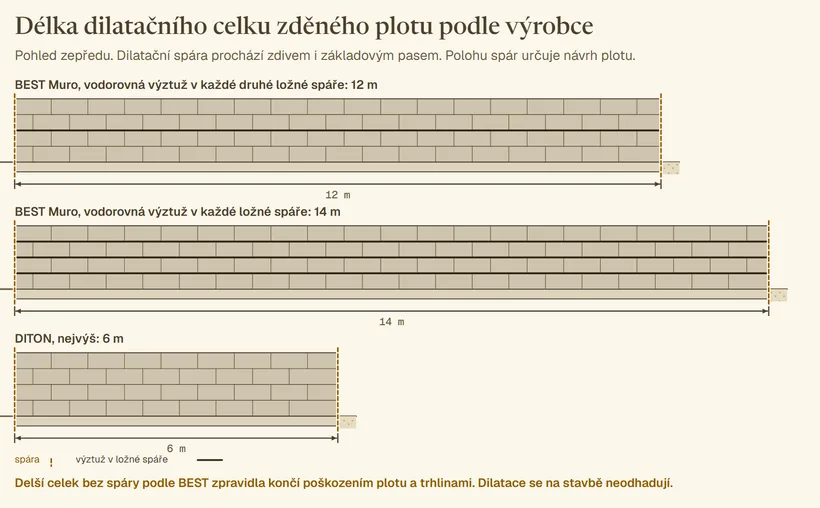

Dilatační celek je úsek plotu mezi dvěma průběžnými spárami. BEST u plotu Muro dovoluje 12 m, když je vodorovná výztuž v každé druhé ložné spáře. S výztuží v každé spáře dovoluje 14 m. DITON doporučuje celky nejvýš 6 m a jejich délku podle orientace plotu ke světovým stranám. Delší celek bez spáry podle BEST zpravidla končí poškozením plotu a trhlinami.
Kde spára v konstrukci nesmí chybět a kdy trhlinu posuzuje statik, vysvětluje článek dilatační spáry: kde nesmí chybět a kdy trhlinu řeší statik na dozor-brno.cz.
Co platí pro sloupky?
DITON skládá sloupky z tvarovek PT Hladká o půdorysu 400 na 200 mm nebo 400 na 400 mm. Do sloupku předepisuje výztuž nejméně Ø 10 mm z oceli B500B. Kolik prutů a kde, určuje návrh plotu.
Sloupek ze skládaných kamenů Naturblok kotví CS-BETON závitovou tyčí Ø 16 mm v chemické kotvě. Otvor pro kotvu má 45 až 60 cm. Sloupek smí být nejvýš 1,20 m vysoký a pole výplně mezi sloupky má modul 1,80 m.
Jaký beton patří do plotových tvarovek?
Zavlhlý beton. BEST u plotu Muro předepisuje konzistenci S1 až S2, třídu C20/25 a nasákavost do 7 %. Beton z betonárny se zpracuje do 1 hodiny a transportbeton se lije nejvýš ve 3 vrstvách. Vodu do betonu přidávat BEST zakazuje. Zavlhlý beton drží v dutině a nevytéká spárami mezi tvarovkami.
Značení třídy a konzistence na dodacím listu vysvětluje článek třídy betonu. Objem betonu do dutin spočítá kalkulátor betonu na domeum.app.
BEST žádá betonovat jen při teplotě, která trvale neklesá pod 5 °C. DITON uvádí stejnou hranici pro zdění i betonování. Pod touto teplotou práci přerušíme. Náklady zimního betonování navíc odhadne kalkulačka zimní betonáž na domeum.app.
Jak se zděný plot zakrývá nahoře?
Zákrytovou deskou, pod kterou zůstane dutina. BEST u plotu Muro žádá dutinu nejméně 50 mm pod deskou. Desky přesahují přes líc tvarovek a na srazu se spojují silikonem. K lepení desek BEST předepisuje lepidla na bázi MS polymerů. Hotový plot dostane hydrofobní impregnaci.
DITON lepí stříšky na terče flexibilního lepidla. Terče jdou do rohů stříšky, aby plot „dýchal“. Mezi stříškou a tvarovkou drží klínky mezeru asi 3 mm. Spoje stříšek uzavírá tmelem.
Co fotíme a co vidíte v Open Book?
Dno výkopu s metrem, výztuž před betonáží pásu, izolaci před první řadou a výztuž v dutinách před plněním. Z hotového plotu nic z toho není vidět. Fotky a faktury za beton a tvarovky vidíte v Open Book. Nabídku dostanete po položkách: základ, tvarovky, beton výplně, výztuž, zákrytové desky a impregnace zvlášť.
Kdy to nedělat?
Nezdíme bez návrhu, který určí výztuž, základ a dilatační celky. Zedník na stavbě dilatace ani výztuž nevymýšlí.
Nezdíme a nebetonujeme pod 5 °C. Vodu do betonu nepřidáváme, ani když se hůř zpracovává.
Plot, který má držet navážku nebo svah, není plot. Je to opěrná zeď a staví se podle návrhu statika. Statiku nezajišťujeme. Rozdíl rozebírá článek opěrná zeď: z čeho ji postavit a kdy statik.
V záplavovém území zděný plot nestavíme. Podmínky jsou v článku o povolení plotu.
Pracovní postup: zděný plot z plotových tvarovek
Tato část je pro vás, kdo plot zdíte nebo práci na stavbě přebíráte. Kroky jdou v pořadí, v jakém se plot staví. Návrh plotu a návod výrobce tvarovek mají vždy přednost před tímto postupem. Hodnoty jsou z návodů BEST pro plot Muro a DITON pro tvarovky PT Hladká a platí pro ten systém, u kterého stojí.

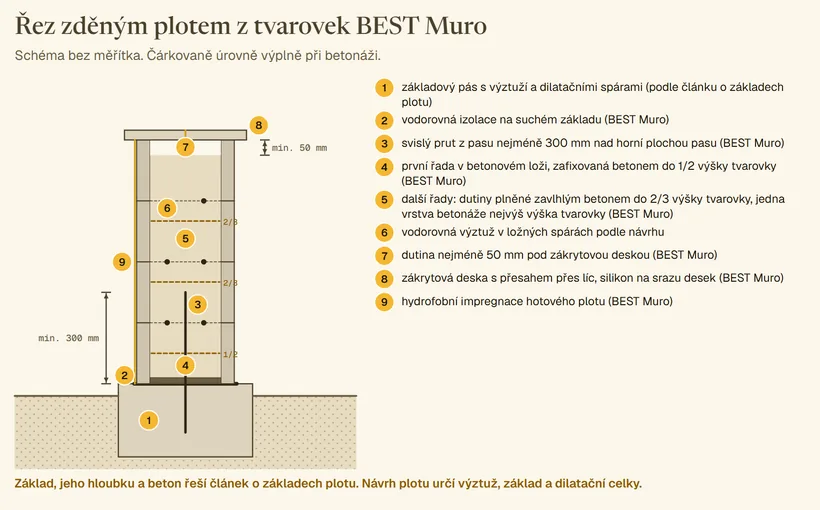

Krok 1: Návrh: vyztužení, základ a dilatační celky
Než objednáte tvarovky, mějte návrh plotu. Ten určí tři věci:
- výztuž: průměr a rozteč svislých prutů z pásu a vodorovnou výztuž v ložných spárách,
- šířku a hloubku základového pásu,
- délku dilatačních celků a polohu spár.
BEST u plotu Muro dovoluje celek 12 m s vodorovnou výztuží v každé druhé ložné spáře a 14 m s výztuží v každé spáře. DITON doporučuje celky nejvýš 6 m. Spára prochází zdivem i základem.
Počet sloupků a polí z obvodu pozemku spočítá kusovník plotu na domeum.app.
Proč. BEST uvádí, že při nedodržení návrhu a postupu zpravidla dochází k poškození plotové konstrukce a k trhlinám. Dilatace a výztuž se na stavbě neodhadují.
Kontrola. Výkres nebo zápis návrhu s průměrem a roztečí prutů, s rozměry pásu a s polohou dilatačních spár. Vzdálenost spár porovnejte s hodnotou výrobce: BEST 12 nebo 14 m podle výztuže ve spárách, DITON 6 m.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro. DITON, Obecné zásady pro zdění z betonových tvarovek a zdicích bloků History, platnost od 3/2024
Krok 2: Základový pás a výztuž z pásu
Pás vybetonujte podle článku základy pod plot: patky, nebo pás. Hloubka, beton pásu, dilatace v základu a kotvení prutů jsou tam. Tady je jen kontrola před zděním.
- Změřte přesah každého svislého prutu nad horní plochou pásu. BEST u plotu Muro žádá nejméně 300 mm.
- Přiložte tvarovku na sucho a ověřte, že pruty stojí v místech dutin.
- Ověřte, že dilatační spára pásu je tam, kde ji má návrh.
Proč. Prut kratší než 300 mm nespojí pás se zdivem. Dodatečně jde prut kotvit chemickou kotvou nejméně 300 mm do základu (BEST Muro).
Kontrola. Metr od horní plochy pásu k vrcholu prutu: nejméně 300 mm u každého prutu. Poloha prutů souhlasí s dutinami přiložené tvarovky.
Fotografie. Vyfoťte pruty s přiloženým metrem, než na pás přijde izolace a první řada.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro
Krok 3: Vodorovná izolace na suchém základu
Horní plochu pásu nechte vyschnout. BEST u plotu Muro žádá izolaci na suchou plochu. Pak položte vodorovnou izolaci proti vzlínání:
- penetrace a natavená lepenka (BEST Muro),
- nebo tekutá lepenka (BEST Muro),
- u tvarovek DITON hydroizolační nátěr mezi základem a zdivem.
Proč. Zdivo bez izolace nasává vlhkost ze základu.
Kontrola. Izolace kryje celou plochu pod první řadou tvarovek. Plocha pásu byla při pokládce suchá na pohled i na dotek.
Fotografie. Vyfoťte izolaci před založením první řady.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro. DITON, Obecné zásady pro zdění z betonových tvarovek a zdicích bloků History, platnost od 3/2024
Krok 4: První řada do betonového lože
Natáhněte šňůru po líci plotu a vyznačte výšku první řady na obou koncích dilatačního celku. Pak založte první řadu podle systému:
- BEST Muro: tvarovku uložte do betonového lože a zafixujte betonem do 1/2 výšky tvarovky,
- DITON PT Hladká: ložná spára 10 až 15 mm z cementové malty 25 MPa bez vápna,
- tvarovky usazujte gumovou paličkou (DITON).
Proč. První řada dává rovinu a směr celému plotu. Odchylka v ní se v dalších řadách už nevyrovná.
Kontrola. Vodováha na každé tvarovce ve dvou směrech. Tvarovka se dotýká šňůry a netlačí ji. Výška první řady je na obou koncích celku shodná se značkou. U DITON změřte spáru metrem: 10 až 15 mm.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro. DITON, Návod pro zdění z betonových tvarovek PT Hladká, montážní návod č. 13, platnost od 3/2020
Krok 5: Další řady a betonáž dutin po vrstvách
Vložte vodorovnou výztuž do ložné spáry tam, kde ji žádá návrh. Položte další řadu a naplňte dutiny. BEST u plotu Muro plní dutiny do 2/3 výšky tvarovky a jedna vrstva betonáže má nejvýš výšku jedné tvarovky. DITON lije zavlhlý beton po vyzdění dvou vrstev do výšky 1,5 tvarovky a hutní ho dusákem.
- beton zavlhlý, konzistence S1 až S2, třída C20/25, nasákavost do 7 % (BEST Muro),
- beton z betonárny zpracujte do 1 hodiny od naložení (BEST Muro),
- transportbeton lijte nejvýš ve 3 vrstvách (BEST Muro),
- vodu do betonu nepřidávejte (BEST Muro).
Proč. Zavlhlý beton drží v dutině a nevytéká spárami mezi tvarovkami. Beton zpracovaný po 1 hodině nebo s přidanou vodou nesplní podmínky výrobce.
Kontrola. Dodací list betonu: třída C20/25, konzistence S1 nebo S2, čas naložení. Poslední várka je zpracovaná do 1 hodiny od času na listu. Výška výplně: 2/3 tvarovky, změřte metrem v dutině. Dodací list vyfoťte a zapište do stavebního deníku.
Fotografie. Vyfoťte výztuž v dutinách a v ložných spárách před každým plněním. Po zalití ji nikdo neuvidí.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro. DITON, Obecné zásady pro zdění z betonových tvarovek a zdicích bloků History, platnost od 3/2024
Krok 6: Teplota a přerušení práce
Změřte teplotu vzduchu před zděním a před betonáží. BEST u plotu Muro betonuje jen při teplotě, která trvale neklesá pod 5 °C. DITON uvádí hranici 5 °C pro zdění i betonování. Při přerušení práce zakryjte horní řadu PE fólií (DITON).
Proč. Hranice 5 °C je podmínka obou výrobců. Fólie chrání čerstvý beton před deštěm a rychlým vysycháním (BEST, návod na stavbu ze ztraceného bednění).
Kontrola. Teploměr: teplota vzduchu 5 °C a víc, zapsaná do deníku s časem měření. Horní řada je po skončení směny zakrytá.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro. DITON, Návod pro zdění z betonových tvarovek PT Hladká, montážní návod č. 13, platnost od 3/2020. BEST, Tvarovky pro ztracené bednění, návod (2015)
Krok 7: Zákrytové desky s dutinou pod nimi
Na poslední řadu položte zákrytové desky. BEST u plotu Muro žádá:
- dutinu nejméně 50 mm pod deskou, poslední řadu proto nedoplňujte betonem až nahoru,
- desky s přesahem přes líc tvarovek,
- lepidlo na bázi MS polymerů,
- silikon na srazu dvou desek.
DITON lepí stříšky na terče flexibilního lepidla v rozích stříšky. Mezi stříškou a tvarovkou drží klínky mezeru asi 3 mm. Spoj stříšek uzavírá tmelem.
Proč. Dutina pod deskou dává místo vodě, která se v dutině vysráží. DITON u zdění z tvarovek nechává horní řadu neplněnou s mezerou 20 až 50 mm právě pro vysrážení vody.
Kontrola. Metr v dutině před položením desky: nejméně 50 mm od betonu ke spodku desky. Přesah desky je na obou stranách stejný. U DITON mezera 3 mm pod stříškou. Každý sraz desek je zatažený silikonem nebo tmelem.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro. DITON, Návod pro zdění z betonových tvarovek PT Hladká, montážní návod č. 13, platnost od 3/2020. DITON, Obecné zásady pro zdění z betonových tvarovek a zdicích bloků History, platnost od 3/2024
Krok 8: Hydrofobní impregnace
Hotový plot natřete hydrofobní impregnací. BEST ji u plotu Muro uvádí jako poslední krok postupu. Podmínky nanášení, počet vrstev a teplotu určuje technický list impregnace.
Proč. Impregnace je součást postupu BEST pro plot Muro, ne volitelný doplněk.
Kontrola. Název impregnace, datum nanesení a počet vrstev zapsané v deníku. Technický list impregnace založený k dokladům stavby.
Podklad: BEST, Pracovní postup pro výstavbu plotu BEST Muro
Časté dotazy
Jak daleko od sebe mají být dilatační spáry zděného plotu?
Podle výrobce tvarovek a podle výztuže ve spárách. BEST u plotu Muro dovoluje celek 12 m s vodorovnou výztuží v každé druhé ložné spáře a 14 m s výztuží v každé spáře. DITON doporučuje celky nejvýš 6 m. Polohu spár určí návrh plotu, spára prochází i základem.
Jaký beton do plotových tvarovek?
Zavlhlý. BEST u plotu Muro předepisuje konzistenci S1 až S2, třídu C20/25 a nasákavost do 7 %. Beton z betonárny se zpracuje do 1 hodiny a voda se do něj nepřidává.
Dá se zděný plot stavět na podzim nebo v zimě?
Dokud teplota trvale neklesá pod 5 °C. Tuto hranici uvádí BEST pro betonáž plotu Muro a DITON pro zdění i betonování tvarovek PT. Pod ní práci přerušíme a horní řadu zakryjeme fólií.
Proč je pod zákrytovou deskou plotu dutina?
Aby měla voda, která se v dutině vysráží, kam odejít. BEST u plotu Muro žádá dutinu nejméně 50 mm pod deskou. DITON nechává horní řadu tvarovek neplněnou s mezerou 20 až 50 mm.
Další díly poradny
- Oplocení
Základy pod plot: patky, nebo pás
Patky pod sloupky, pás pod zděný plot. Hloubka podle výrobce, beton, výztuž, izolace, dilatace.
- Oplocení
Plot: povolení, výška a hranice
Plot do 2 m v zastavěném území je drobná stavba. Vyšší plot potřebuje povolení. Co platí u sjezdu, v záplavovém území a na hranici.
- Beton
Třídy betonu: co znamená C25/30 XC2
C je pevnost, X prostředí, S konzistence. U rodinného domu rozhoduje X. Tabulka prvků domu a pomůcka na objednávku.
Chystáte zděný plot?
Přijedeme na místo, výjezd je zdarma. Chceme vědět, kde vede hranice, jaký systém tvarovek chcete a jestli už máte návrh plotu. Nabídku dostanete po položkách a fotky výztuže, izolace a dodací listy betonu vidíte v Open Book.
Zdroje a předpisy
- BEST, a.s., Pracovní postup pro výstavbu plotu BEST Muro (PDF 9/2024): návrh určuje vyztužení, základ a dilatační celky 12 m a 14 m, výztuž z pásu nejméně 300 mm, izolace na suchý základ, první řada do betonového lože a fixace do 1/2 výšky, plnění do 2/3 výšky po vrstvách nejvýš jedné tvarovky, zavlhlý beton S1 až S2 C20/25 s nasákavostí do 7 %, zpracování do 1 hodiny, transportbeton nejvýš ve 3 vrstvách, zákaz přidávat vodu, betonáž při teplotě trvale nad 5 °C, dutina pod zákrytovou deskou nejméně 50 mm, desky s přesahem, silikon na srazu, lepidla na bázi MS polymerů, hydrofobní impregnace.
- DITON s.r.o., Návod pro zdění z betonových tvarovek PT Hladká, montážní návod č. 13, platnost od 3/2020: sloupky 400/200 a 400/400 mm, výztuž sloupků nejméně Ø 10 mm B500B, ložná spára 10 až 15 mm, cementová malta 25 MPa bez vápna, gumová palička, zdění a betonování od 5 °C, stříšky na terče flexibilního lepidla, mezera asi 3 mm, spoj stříšek tmelem, zakrytí horní řady PE fólií při přerušení práce.
- DITON s.r.o., Obecné zásady pro zdění z betonových tvarovek a zdicích bloků History, platnost od 3/2024: dilatační celky nejvýš 6 m podle orientace ke světovým stranám, zavlhlý beton po vyzdění dvou vrstev do výšky 1,5 tvarovky hutněný dusákem, hydroizolační nátěr mezi základem a zdivem, horní řada neplněná s mezerou 20 až 50 mm pro vysrážení vody.
- CS-BETON s.r.o., Naturblok, technický list EE01: sloupek z kamenů kotvený závitovou tyčí Ø 16 mm v chemické kotvě, otvor 45 až 60 cm, nejvyšší výška sloupku 1,20 m, modul výplně 1,80 m.
- BEST, a.s., Tvarovky pro ztracené bednění, návod na stavbu ze ztraceného bednění (autor Ing. Jan Vetchý, 2015): ochrana čerstvého betonu před deštěm a rychlým vysycháním PE fólií.
