Dřevobetonový spřažený strop: jak ho montujeme a co kontrolujeme

Co je dřevobetonový strop?

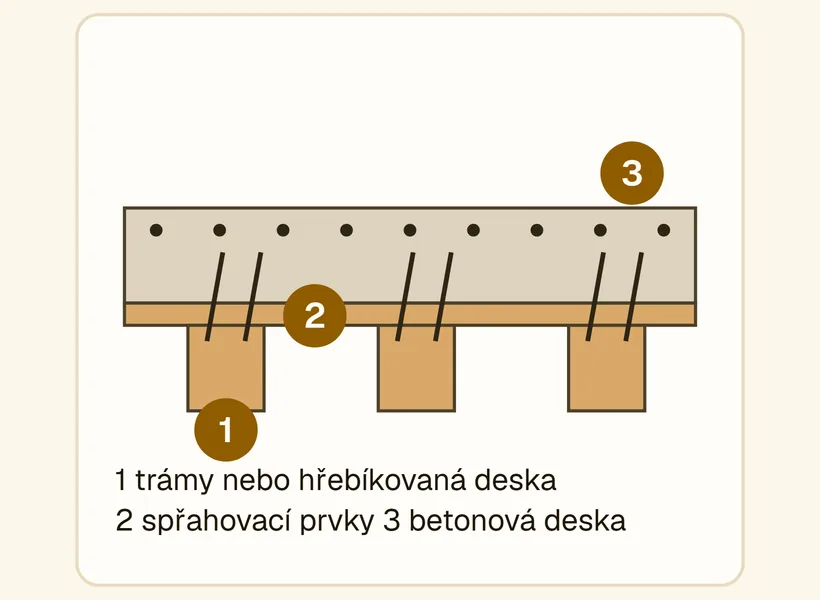

Dřevobetonový strop má dole dřevěné trámy nebo hřebíkovanou desku a nahoře betonovou desku. Obě vrstvy spojuje spřažení. To je spojení dřeva a betonu, aby nesly společně jako jeden průřez.

Hřebíkovaná deska je deska z dřevěných lamel postavených na výšku a sbitých hřebíky. Dřevo dole přenáší tah, beton nahoře přenáší tlak. Strop má tuhost blízkou betonovému stropu při nižší hmotnosti. Proti trámovému stropu se méně prohýbá a méně kmitá. Hmota betonu zlepšuje akustiku.

Strop se betonuje na stavbě, nebo se dodává jako prefabrikované panely s betonem nalitým ve výrobně.

Jak se dělá spřažení dřeva a betonu?

Spřažení se dělá spřahovacími prvky osazenými do dřeva, které beton při betonáži zalije. Jejich typ, sklon, hloubku a rozteče určuje výkres spřažení od výrobce nebo statika k dané stavbě.

Spřahovací prvky podle výkresu:

• vruty zavrtané šikmo do dřeva,
• hřebíky vyčnívající ze záklopu do betonu,
• perforované plechy zaražené do dřeva,
• zářezy ve dřevě.

Podklady výrobců dřevobetonových systémů v databázi zatím nemáme, proto postup neuvádí průřezy dřeva, tloušťku desky ani rozteče prvků. Všechno určuje výkres spřažení a ten je závazný.

Pro koho je tento postup?

Postup je technologický standard Bee Workers pro tesaře, železáře a mistry, kteří pro nás stropy montují. Zveřejňujeme ho celý. Investor z něj vidí, podle čeho se strop jeho domu montuje a co může na stavbě sám zkontrolovat.

Kdy dřevobetonový strop stavíme a kdy ne?

Dřevobetonový strop betonovaný na stavbě děláme jen s výkresem spřažení a s technologickým předpisem dodavatele spřahovacích prvků. Bez nich strop nemontujeme.

Statiku a kladečský plán stropu nezajišťujeme. Dodává je výrobce stropu k dodávce materiálu nebo projektant investora. Prefabrikované panely ukládáme jeřábem podle dokumentace výrobce.

Práce se zastaví, když si tesař není jistý podepřením, vázáním dílců nebo stavem zdiva. Tesař zavolá mistra a za přerušení práce mu nic nehrozí.

Co u stropu uvidíte jako investor?

Fotíme uložení trámů, celou plochu spřahovacích prvků před betonáží, utěsnění záklopu a betonáž. Prvky na fotkách počítáme proti výkresu. Fotky vidíte v Open Book. Po betonáži spřažení nikdo nespočítá, proto bez fotodokladu nezaléváme.

Pracovní postup pro tesaře, železáře a mistry

Tato část je pro vás, kdo strop na stavbě montujete. Kroky jdou v pořadí, v jakém se strop dělá. Předpis výrobce a kladečský plán konkrétní stavby mají vždy přednost před tímto postupem. Bezpečnostní oddíl shrnuje požadavky výrobců a nařízení vlády č. 362/2005 Sb. Nenahrazuje plán BOZP, školení ani pokyny koordinátora na konkrétní stavbě.

Bezpečnost při montáži stropu

• Strop se montuje ve výšce. Pracujte z lešení nebo z podlahy podepřeného stropu, nikdy z koruny zdiva bez zajištění. U volného okraje stropu platí ochrana proti pádu podle nařízení vlády č. 362/2005 Sb.
• Trámy podepřete hned po uložení, dřív než na ně přijde záklop nebo beton. Podpěry zavětrujte a podklínujte.
• Pod zavěšené břemeno se nevstupuje. Vázání dílců dělá jen vazač s oprávněním.
• Za přerušení práce z bezpečnostních důvodů vám nic nehrozí. Když si nejste jistí podepřením, vázáním nebo stavem zdiva, zastavte se a zavolejte mistra.

Podklad: nařízení vlády č. 362/2005 Sb.; montážní návody výrobců

Krok 1: Převezměte výkres spřažení a materiál

Krok 2: Uložte trámy nebo hřebíkovanou desku

Krok 3: Osaďte spřahovací prvky a výztuž desky

Krok 4: Podepřete, betonujte a ošetřujte

Nejčastější chyby, které tento postup vylučuje

• Spřažení provedené podle zvyku bez výkresu.
• Beton zateklý do dřeva a podhledu netěsným záklopem.
• Zhlaví trámu zalité betonem.
• Betonáž bez podepření dřeva.
• Podpěry odstraněné před dosažením pevnosti z výkresu.
