Pracovní postup
Monolitický strop: postup od bednění po odbednění, krok za krokem
Krátká odpověď: monolitický strop je bednění celé plochy, dvě vrstvy výztuže a beton. Výztuž přebíráme den před betonáží a fotíme ji, protože beton ji zakryje natrvalo. Odbedňujeme až po dosažení pevnosti z předpisu, ne podle harmonogramu.
Pro koho je tento postup?
Postup je pracovní standard Bee Workers pro zedníky, železáře a mistry, kteří pro nás stropy dělají. Zveřejňujeme ho celý. Investor z něj vidí, podle čeho strop jeho domu vzniká a co si může na stavbě sám zkontrolovat.
Statiku a výkresy stropu nezajišťujeme. Dodává je projektant investora nebo výrobce stropu k dodávce materiálu. Bez nich strop nemontujeme.
Co je monolitický strop?

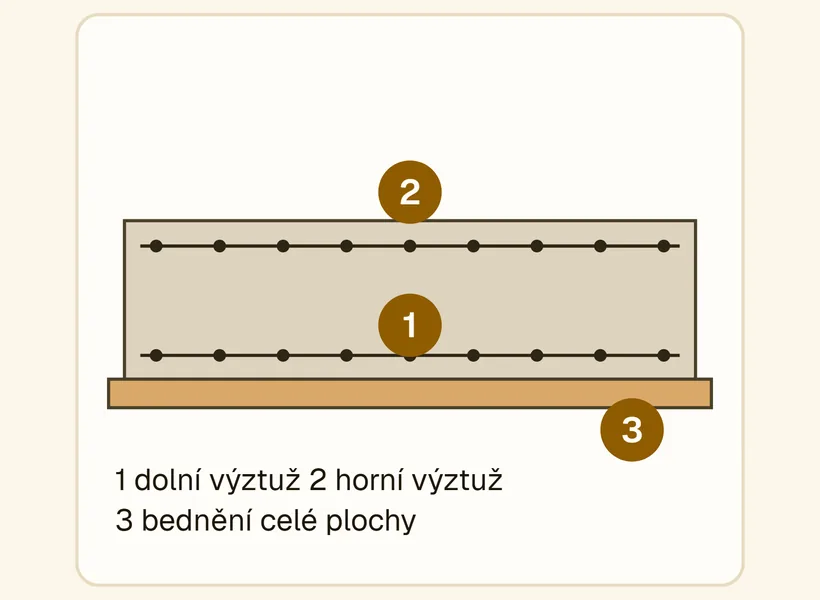

Monolitický strop je železobetonová deska betonovaná na stavbě. Skládá se z bednění pod celou plochou, dvou vrstev výztuže a betonu. Deska zvládne libovolný půdorys, balkony, schodiště a průvlaky v jedné rovině a nemá spáry.
Je to nejtěžší typ stropu, a proto nejlépe tlumí zvuk. Zároveň je na něm nejvíc práce na stavbě:
- bednicí systém na pronájem,
- železář na vázání výztuže,
- čerpadlo na beton,
- přejímka výztuže před betonáží.
Po betonáži už přesahy a kotvení výztuže nikdo neuvidí.
Kdy se staví monolitický strop?
Monolitický strop stavíme tam, kde půdorys nebo zatížení nesedí na vložkový strop. Typicky:
- velká rozpětí bez vnitřních stěn,
- atypické tvary půdorysu,
- vykonzolované balkony,
- těžké příčky a schodiště vetknuté do desky.
Kolik betonu a sítí deska potřebuje, spočítá kalkulátor betonu a KARI sítí na Domeum.
Kdy ho nestavíme a kdy práci zastavíme
Bez výkresu tvaru a výkresu výztuže od statika strop nemontujeme. Bez přejímky výztuže se zápisem v deníku a bez fotodokladu nezaléváme. Práci zastavíme také v těchto případech:
- na stavbě je starší revize výkresu než poslední změna od statika,
- v bednění stojí voda, sníh nebo led,
- mistr si není jistý podepřením bednění, vázáním břemene nebo stavem zdiva.
Co uvidí investor na stavbě?
Výztuž desky přebíráme den před betonáží. Fotíme bednění, obě vrstvy výztuže s podložkami, přesahy s metrem, prostupy a betonáž. Fotky vidíte v Open Book.
Když máte technický dozor, pozvěte ho na přejímku. Co měří a v jaké toleranci, popisuje článek o převzetí výztuže před betonáží stropu.
Pracovní postup pro zedníky, železáře a mistry
Tato část je pro vás, kdo strop na stavbě děláte. Kroky jdou v pořadí, v jakém se strop staví. Předpis výrobce a výkresy konkrétní stavby mají vždy přednost před tímto postupem. Bezpečnostní oddíl shrnuje požadavky výrobců a nařízení vlády č. 362/2005 Sb. Nenahrazuje plán BOZP, školení ani pokyny koordinátora na konkrétní stavbě.
Bezpečnost při montáži stropu
- Strop se dělá ve výšce. Pracujte z lešení nebo z podlahy podepřeného stropu, nikdy z koruny zdiva bez zajištění. U volného okraje stropu platí ochrana proti pádu podle nařízení vlády č. 362/2005 Sb.
- Bednění a stojky zajistěte dřív, než na ně přijde výztuž a beton. Podpěry zavětrujte a podklínujte.
- Pod zavěšené břemeno se nevstupuje. Vázání dílců dělá jen vazač s oprávněním.
- Za přerušení práce z bezpečnostních důvodů vám nic nehrozí. Když si nejste jistí podepřením, vázáním nebo stavem zdiva, zastavte se a zavolejte mistra.
Podklad: nařízení vlády č. 362/2005 Sb.; montážní návody výrobců
Krok 1: Podklady: výkres tvaru, výkres výztuže a prováděcí třída
Mějte na stavbě vytištěný výkres tvaru stropní desky a výkres výztuže s číslem revize. Výkres v telefonu nestačí. ČSN EN 13670 v čl. 4.2.1 požaduje úplnou prováděcí specifikaci dřív, než se začne. Norma dál rozlišuje tři prováděcí třídy podle rozsahu kontroly. Určuje je čl. 4.3.1. Kterou třídu stavba má, říká specifikace nebo smlouva o dílo. Beton objednejte podle třídy, prostředí a konzistence z výkresu. Bednicí systém objednejte podle návrhu bednění nebo podle tabulek výrobce bednění.
Proč. Bez výkresu nemá přejímka proti čemu měřit. Strop „podle zvyku“ nemá kdo ověřit.
Kontrola. Číslo revize výkresů souhlasí s poslední změnou od statika. Objednávka betonu odpovídá výkresu.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte výkresy s číslem revize na stavbě.
Podklad: ČSN EN 13670:2010, čl. 4.2.1 a 4.3.1
Krok 2: Bednění a podepření
Postavte bednění podle návrhu bednění. Rozteče stojek a nosníků vezměte z tabulky výrobce bednicího systému. Stojky postavte svisle a klíny zajistěte proti posunu. Pod patky stojek dejte roznášecí podložky. Stojka na rozmoklém zásypu se pod tíhou betonu zaboří.
Spáry mezi deskami bednění utěsněte tak, aby jimi neutíkaly jemné částice betonu. Hlídejte hlavně okraj desky, rohy a prostupy. Když projekt nebo technologický předpis požaduje nadvýšení bednění, nastavte ho podle dokumentace a změřte nivelací. Dno bednění před ukládáním výztuže vyčistěte. Odbedňovací prostředek naneste na bednění, ne na pruty.
Proč. Bednění drží všechno, co na něj přijde. Kudy uteče cementové mléko, zůstane štěrkové hnízdo.
Kontrola. Výška spodního líce a tloušťka podle výkresu tvaru. Rovina latí, poloha otvorů, rozteče stojek proti návrhu, klíny zajištěné.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte stojky s podložkami, klíny a těsnost spár u okraje a prostupů.
Podklad: ČSN EN 13670:2010, čl. 5.1, 5.2.2, 5.4 a C.5.3
Krok 3: Výztuž: ukládání podle výkresu
Ukládejte výztuž přesně podle výkresu výztuže. Z něj berte profily prutů, rozteče, délky přesahů, kotvení na koncích a jmenovité krytí z legendy. Dolní vrstvu položte na distanční podložky. Horní vrstvu položte na distanční žebříčky, tedy podpěry, které ji drží ve výšce. Jinak se při betonáži sešlápne.
Pruty svažte a přesahy změřte. Prostupy obedněte a lemujte výztuží podle výkresu. Chráničky instalací uložte dřív než horní vrstvu. Na výztuži nesmí být rez, olej ani bláto.
Proč. Menší krytí než jmenovité snižuje ochranu výztuže před korozí a požárem. Kratší přesah než na výkresu nepřenese sílu.
Kontrola. Krytí dolní vrstvy měřte proti bednění a horní vrstvy proti budoucímu povrchu, na více místech. ČSN EN 13670 dovoluje krytí menší než jmenovité nejvýš o 10 mm. Přesahy a rozteče měřte metrem. Podpěry horní výztuže v rozteči podle výkresu.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte obě vrstvy výztuže, podložky, každý přesah s metrem a lem prostupů. Po betonáži už přesahy, kotvení a podložky neukáže žádný přístroj.
Podklad: ČSN EN 13670:2010, čl. 6.5 a 10.6
Krok 4: Přejímka den před betonáží
Výztuž přebírejte den před betonáží, kdy ještě zbývá čas na opravu. Železář doplní podložky, převáže přesahy nebo doloží chybějící pruty. Přejímku dělá mistr se stavbyvedoucím a zapisuje ji do deníku. Když má investor technický dozor, čeká se na jeho souhlas. Ráno v den betonáže zkontrolujte už jen čistotu bednění, vodu v něm a sníh nebo led.
Proč. ČSN EN 13670 požaduje přípravné práce před betonáží dokončené, zkontrolované a doložené. Betonovat na nezkontrolovanou výztuž je chyba postupu.
Kontrola. Zápis v deníku s výsledkem a seznamem oprav. Dno bednění bez úlomků, ledu a stojící vody.
Fotografie. Vyfoťte celou plochu po přejímce a opravená místa.
Podklad: ČSN EN 13670:2010, čl. 8.2
Krok 5: Betonáž a hutnění
Beton přebírejte podle dodacího listu. Zkontrolujte na něm třídu, prostředí, konzistenci a kamenivo proti výkresu. Na stavbě do betonu nepřidávejte vodu. Beton ukládejte rovnoměrně po ploše, nehromaděte ho na jednom místě a nepouštějte ho z výšky. Hutněte ponorným vibrátorem ve vpiších, které se překrývají. Povrch stáhněte latí na tloušťku z výkresu. Pracovní spáru dělejte jen tam, kde ji určil statik. Jinak betonujte bez přerušení.
Proč. Voda přidaná na stavbě snižuje pevnost betonu. Nehutněný beton nechá kolem výztuže hnízda.
Kontrola. Dodací listy u zápisu v deníku. Tloušťka desky hřebem na více místech. Vpichy vibrátoru po celé ploše.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte dodací listy, betonáž a hotový povrch s měřením tloušťky.
Podklad: ČSN EN 13670:2010, kapitola 8
Krok 6: Ošetřování a odbednění
Beton udržujte vlhký a chraňte ho před sluncem, mrazem a vysycháním. Jak dlouho, říká technologický předpis dodavatele betonu. Bednění a podpěry odstraňte až po dosažení pevnosti, kterou pro odbednění určil statik nebo technologický předpis. Nikdy podle harmonogramu. Když se na desce zdí další podlaží, nechte pod ní podpěry podle projektu.
Proč. Předčasně odbedněná deska se prohne a praská. Prohnutí zůstane natrvalo.
Kontrola. Zápis o ošetřování v deníku. Datum betonáže napsané na stěně. Odbednění po termínu z předpisu.
Fotografie. Vyfoťte ošetřovanou desku. Den odbednění zapište do deníku.
Podklad: ČSN EN 13670:2010, kapitola 8; technologický předpis dodavatele betonu
Nejčastější chyby, které tento postup vylučuje
- Výkres výztuže v telefonu místo na stavbě, nebo starší revize.
- Stojky bez podložek na rozmoklém zásypu a nezajištěné klíny.
- Dolní výztuž bez podložek a horní výztuž sešlápnutá při betonáži.
- Přesahy odhadem místo podle výkresu.
- Voda přidaná do betonu na stavbě.
- Odbednění podle harmonogramu místo podle pevnosti betonu.
Časté dotazy
Kdy se přebírá výztuž monolitického stropu?
Den před betonáží, kdy ještě zbývá čas na opravy. Ráno v den betonáže se kontroluje jen čistota a voda v bednění. Investor nebo jeho technický dozor je na přejímku zvaný.
Jakou toleranci má krytí výztuže?
ČSN EN 13670 dovoluje krytí menší než jmenovité nejvýš o 10 mm, pokud není ujednáno jinak. Jmenovité krytí je ve výkresu výztuže a určuje ho statik.
Co po betonáži už nejde zkontrolovat?
Přesahy, kotvení, svázání prutů a druh podložek. Přístroj na měření krytí po betonáži ukáže jen polohu prutů. Proto se tyhle věci fotí před betonáží.
Kdy se odbedňuje monolitický strop?
Až beton dosáhne pevnosti, kterou pro odbednění určil statik nebo technologický předpis dodavatele betonu. Harmonogram stavby o tom nerozhoduje. Předčasně odbedněná deska se prohne natrvalo.
Další díly poradny
- Pracovní postup
Stropy: které stavíme a postup pro každý
Rozcestník sekce Stropy: co se u kterého stropu děje na stavbě a odkaz na jeho postup.
- Pracovní postup
Strop Miako krok za krokem
Sedm kroků s hodnotami z návodů HELUZ a Wienerberger, u každého kontrola a fotodoklad toho, co beton zakryje.
- Beton
Třídy betonu: co znamená C25/30 XC2
C je pevnost, X prostředí, S konzistence. U rodinného domu rozhoduje X. Tabulka prvků domu a pomůcka na objednávku.
Chystáte hrubou stavbu a chcete vidět, co je ve stropu?
Na našich stavbách fotíme bednění, výztuž a betonáž dřív, než je zakryje beton a podlaha. Fotky, dodací listy betonu a faktury za materiál vidíte průběžně v Open Book.
Zdroje a předpisy
- ČSN EN 13670:2010 Provádění betonových konstrukcí: čl. 4.2.1 a 4.3.1 (prováděcí specifikace a třídy), čl. 5.1, 5.2.2, 5.4 (bednění), čl. 6.5 (ukládání výztuže), čl. 8.2 (přípravné práce před betonáží), čl. 10.6 (tolerance krytí). Placená norma, text se neopisuje.
- Nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky.
- Zákon č. 283/2021 Sb., stavební zákon: vedení stavebního deníku.
