Pracovní postup
Strop z Posi nosníků a I nosníků: jak ho montujeme a kontrolujeme
Krátká odpověď: strop z Posi nebo I nosníků montujeme podle návrhu výrobce. Nosníky se na stavbě nezkracují ani nenařezávají. Hned po uložení se ztuží latěmi a podélným ztužidlem, pak přijde záklop z OSB desek, nejméně 18 mm silných. Rozvody vedou otevřenou stojinou, podhled musí mít požární odolnost.
Pro koho je tento postup
Pro tesaře a mistry, kteří pro nás stropy montují. Také pro investora: uvidí, co se na jeho stavbě děje a co si může sám zkontrolovat. Statiku a kladečský plán stropu nedodáváme. Dodává je výrobce stropu k materiálu nebo projektant investora. Bez nich strop nemontujeme.
Co jsou Posi nosníky a dřevěné I nosníky?

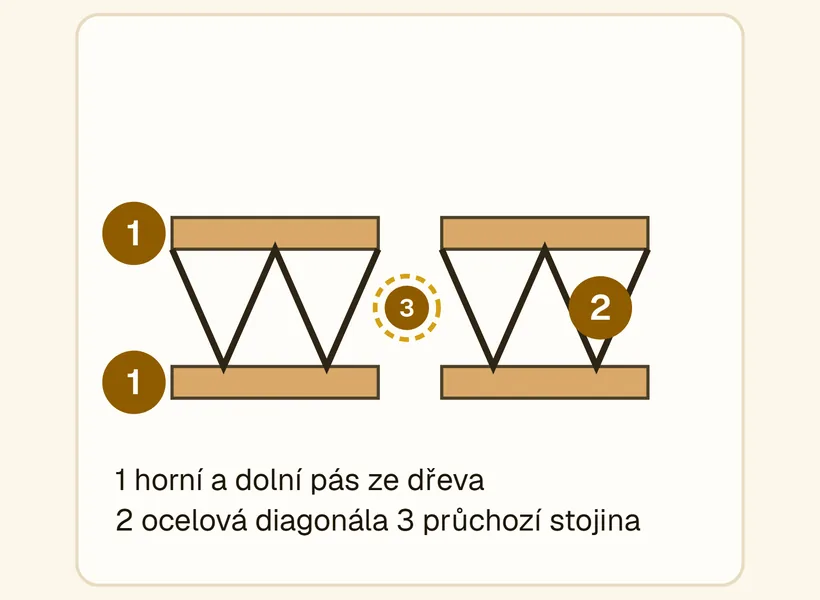

Posi nosník výrobce MiTek má horní a dolní pás z dřevěných fošen. Mezi pásy jsou diagonály z lisovaného ocelového plechu. Dřevěný I nosník má pásy z lepeného dřeva a stojinu (svislou střední část) z OSB desky.
Oba typy se vyrábějí na délku podle projektu. Jsou lehké, rovné a nekroutí se. Zvládnou velká rozpětí bez vnitřních nosných stěn. Otevřenou stojinou Posi nosníku se vedou rozvody větrání, kanalizace a elektřiny bez vrtání. Otevřená stojina je ale zároveň dutina, kterou by se šířil oheň. Podhled s požární odolností je proto nutný. Akusticky je to lehký strop jako trámový.
Kdy strop z Posi nosníků stavíme a kdy ne
Stavíme ho tam, kde projekt chce lehký strop s velkým rozpětím bez vnitřních nosných stěn a kde mají rozvody vést stropem. Nestavíme ho bez návrhu stropu od výrobce. Práci zastavíme, když nosník přijde zkroucený, když chybí podélné ztužidlo před připevněním nosníků, nebo když někdo nosník zkrátil či nařízl. Zkrácený nebo naříznutý nosník musí schválit výrobce.
Odkud jsou hodnoty v postupu?
Ze Zásad montáže Posi-Joist od MiTek, edice z října 2008, a z Podkladů pro navrhování Thermodum. Novější vydání Zásad montáže v databázi nemáme, proto si ho u dodávky ověřte. Návrh stropu k dané stavbě má přednost. Podklady výrobců dřevěných I nosníků v databázi nemáme, pro I nosníky platí jen návrh výrobce.
| Údaj | Posi nosníky |
|---|---|
| Výšky | PS8 228 mm, PS9 251 mm, PS10 279 mm, PS12 330 mm, PS14 406 mm, PS16 447 mm |
| Pásnice | řezivo tloušťky 60 mm a šířky 80 až 140 mm |
| Rozteč | 400 nebo 600 mm (625 mm), výjimečně 480 mm, podle návrhu |
| Uložení | délku určuje výpočet výrobce, v závěsu na zdi plně dosednutý konec s mezerou do 5 mm |
| Podepření a nadvýšení | podpory ve stejné úrovni, nosník leží na všech, nadvýšení dělá výrobce, na stavbě ne |
| Ztužení | dočasné latě 22 × 97 mm, podélné svislé ztužidlo podle typu nosníku, zavětrovací pásy ve zdivu po 2 m |
| Záklop | OSB nejméně 18 mm nebo cementotřískové desky, spoje na nosnících |
| Montážní zatížení | deskový materiál nejvýš 250 kg/m² ve stohu do 300 mm |
| Manipulace a skladování | jen svisle, jeřábem za dřevěné pásy ve čtvrtinách délky, nikdy za diagonály, v suchu a v nepromokavém obalu |
| Zálivka, beton, ošetřování | nepoužívá se, strop je suchá montáž |
Co u stropu uvidíte jako investor
Fotíme uložení a kotvení nosníků, ztužení, rozvody ve stojinách a skladbu podlahy a podhledu před zakrytím. Fotky vidíte v Open Book.
Pracovní postup pro tesaře a mistry
Tato část je pro vás, kdo strop na stavbě montujete. Kroky jdou v pořadí, v jakém se strop dělá. Předpis výrobce a kladečský plán konkrétní stavby mají vždy přednost. Bezpečnostní oddíl shrnuje požadavky výrobců a nařízení vlády č. 362/2005 Sb. Nenahrazuje plán BOZP, školení ani pokyny koordinátora na stavbě.
Bezpečnost při montáži stropu
- Strop se montuje ve výšce. Pracujte z lešení nebo z podlahy podepřeného stropu, nikdy z koruny zdiva bez zajištění. U volného okraje stropu platí ochrana proti pádu podle nařízení vlády č. 362/2005 Sb.
- Nosníky ztužte hned po uložení, dřív než na ně přijde záklop nebo materiál. Podpěry zavětrujte a podklínujte.
- Pod zavěšené břemeno se nevstupuje. Vázání dílců dělá jen vazač s oprávněním.
- Za přerušení práce z bezpečnostních důvodů vám nic nehrozí. Když si nejste jistí podepřením, vázáním nebo stavem zdiva, zastavte se a zavolejte mistra.
Podklad: nařízení vlády č. 362/2005 Sb.; montážní návody výrobců
Krok 1: Návrh stropu, dodávka a skladování
Mějte na stavbě návrh stropu od výrobce. Je v něm délka a výška každého nosníku, rozteče, uložení, kotvení, ztužení a místa, kde smí být otvory. Nosníky převezměte podle čísel a délek z návrhu. Skladujte je jen po dobu nutnou pro montáž, v suchu a v nepromokavém obalu. Svisle je podepřete v místech ztužujících prvků. Vodorovně je podepřete tak hustě, aby se nevybočily. Přenášejte je svisle a nenamáhejte je na ohyb ani na krut. Jeřábem zvedejte za dřevěné pásy ve čtvrtinách délky, nikdy za ocelové diagonály.
Proč. Nosník vyrobený na délku podle návrhu se na stavbě nedá nastavit ani zkrátit bez ztráty únosnosti. Zkroucený nebo za diagonály zvednutý nosník je zdeformovaný dřív, než se uloží.
Kontrola. Čísla a délky nosníků souhlasí s návrhem. Nosníky jsou suché a rovné, skladované s podpěrami, zvedané za pásy.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte dodávku, skladování a návrh stropu.
Podklad: návrh stropu od výrobce nosníků; MiTek, Zásady montáže (skladování a manipulace)
Krok 2: Uložení, kotvení a ztužení
Nosníky ukládejte na věnec, průvlak nebo do závěsů v rozteči 400 nebo 600 mm podle návrhu. Kotvěte podle návrhu. Délku uložení určuje výpočet výrobce. V závěsu na zdi má konec plně dosednout s mezerou do 5 mm. První ocelová diagonála nosníku začíná nahoře. Při více než dvou podporách srovnejte podpory do stejné úrovně, nosník má ležet na všech. Zhlaví ve zdi nechte odvětrané.
Hned po usazení přibijte dočasné ztužení. Podélné svislé ztužidlo vložte mezi nosníky před jejich připevněním. Po připevnění nosníků už ho nevložíte. U zděných stěn přidejte zavětrovací pásy.
- Dočasné latě 22 × 97 mm na konci horního pásu a uprostřed rozpětí.
- Při rozponu nad 4,8 m latě po 2,4 m.
- Podélné ztužidlo 50 × 100 mm u PS8 až PS10.
- Podélné ztužidlo 35 × 150 mm u PS12 až PS16.
- Hřebíky 2 × 3,15 × 70 mm.
- Zavětrovací pásy ve zdivu po 2 m přes nejméně 3 nosníky.
Nosníky nezkracujte. Do pásů nevrtejte ani je nenařezávejte. Diagonály neřežte. Otvory ve stojinách I nosníků dělejte jen tam, kde to výrobce dovolil.
Proč. Lehký nosník bez ztužení se vyklopí. Nařezaný pás nebo přeříznutá diagonála ztratí únosnost. Podélné ztužidlo zapomenuté před připevněním už nejde doplnit.
Kontrola. Rozteče a uložení změřte metrem podle návrhu. Mezera v závěsu do 5 mm. Podpory v jedné úrovni. Kotvení a ztužení podle návrhu. Žádný řez do pásů ani diagonál.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte uložení, kotvení a ztužení před záklopem.
Podklad: MiTek, Zásady montáže body 2 až 12 a detaily D, E; Thermodum, Podklady pro navrhování (ztužení)
Krok 3: Rozvody, záklop, podlaha a podhled
Rozvody veďte stojinami podle projektu instalací. Před záklopem je vyfoťte. Záklop z OSB nejméně 18 mm nebo z cementotřískových desek připevněte podle návrhu. Spoje desek leží na nosnících. První spoj je 1 210 mm od zděné stěny. U zdiva nechte mezeru 10 mm.
Materiál na strop skládejte nejvýš 250 kg/m². Stoh je do 300 mm výšky. To je asi 16 desek dřevotřísky 18 mm nebo 20 desek sádrokartonu 15 mm. Ručně skládejte kolmo k nosníkům, jeřábem na 5 trámcích.
Skladbu podlahy a podhledu dělejte podle akustického a požárního návrhu projektu, stejně jako u trámového stropu.
- Pružná vrstva pod roznášecí deskou.
- Okrajový pásek.
- Hmota navíc.
- Podhled z protipožárních desek s izolací v dutině.
Proč. Otevřená stojina je dutina, kterou by se šířil požár. Lehký strop bez hmoty a pružného oddělení normě akusticky nevyhoví. Přetížený strop ve stavbě se prohne dřív, než na něj přijde podlaha.
Kontrola. Rozvody podle projektu. OSB 18 mm se spoji na nosnících. Stoh materiálu do 250 kg/m². Podhled a podlaha podle akustického a požárního návrhu.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte rozvody ve stojinách, záklop a rošt podhledu s izolací před opláštěním.
Podklad: MiTek, Zásady montáže body 6 a 14; Thermodum, Podklady pro navrhování (záklop); Knauf D15.cz pro akustiku lehkých stropů
Nejčastější chyby, které tento postup vylučuje
- Zkrácení nosníku, nařezání pásu nebo přeříznutí diagonály na stavbě.
- Zvedání nosníku za ocelové diagonály nebo skladování naplocho bez podpěr.
- Otvory ve stojině I nosníku mimo povolená místa.
- Zatížení nosníků před ztužením. Podélné ztužidlo zapomenuté před připevněním.
- Palety materiálu na stropě přes 250 kg/m².
- Podhled bez požární odolnosti nad otevřenými stojinami.
- Podlaha bez pružné vrstvy a hmoty.
Časté dotazy
Dá se Posi nosník na stavbě zkrátit?
Ne. Nosník je vyrobený na délku podle návrhu. Do pásů se nevrtá ani nezařezává, ocelové diagonály se neřežou ani neodstraňují. Změnu délky nebo otvor mimo povolená místa musí schválit výrobce. Výrobce nabízí nosníky se zkracovatelnými konci až o 600 mm na každé straně. I to je úprava z návrhu, ne rozhodnutí na stavbě.
Proč potřebuje strop z Posi nosníků požární podhled?
Otevřená stojina je souvislá dutina, kterou by se šířil požár. Podhled z protipožárních desek s izolací v dutině dává stropu požární odolnost, kterou projekt požaduje.
Kudy vést rozvody?
U Posi nosníků volnou stojinou mezi ocelovými diagonálami bez vrtání. U I nosníků jen otvory v místech, která výrobce dovolil. Rozvody se před záklopem fotí.
Odkud jsou hodnoty v tabulce?
Ze Zásad montáže Posi-Joist od MiTek, edice 1 z října 2008, a z Podkladů pro navrhování Thermodum. Novější vydání Zásad montáže v naší databázi není, proto ho u dodávky ověřte. Podklady výrobců dřevěných I nosníků v databázi nejsou, pro ně platí jen návrh výrobce.
Další díly poradny
- Pracovní postup
Stropy: které stavíme a postup pro každý
Rozcestník sekce Stropy: co se u kterého stropu děje na stavbě a odkaz na jeho postup.
- Pracovní postup
Dřevěný trámový strop krok za krokem
Čtyři kroky s podklady Knauf, Rigips a ČSN 73 0532. Uložení, kotvení a ochranu dřeva určuje projekt.
- Pracovní postup
Dřevobetonový strop krok za krokem
Čtyři kroky. Průřezy, tloušťku desky a rozteče prvků určuje výkres spřažení k dané stavbě.
Chystáte hrubou stavbu a chcete vidět, co je ve stropu?
Na našich stavbách fotíme uložení nosníků, ztužení a rozvody dřív, než je zakryje záklop a podlaha. Fotky, dodací listy a faktury za materiál vidíte průběžně v Open Book.
Zdroje a předpisy
- MiTek Industries, Posi-Joist Zásady montáže, Rychlý průvodce instalací, edice 1, říjen 2008: zákaz vrtání a zářezů do pásů a řezání diagonál, skladování a manipulace, podpory ve stejné úrovni, uložení z výpočtu, mezera v závěsu do 5 mm, rozteč 400 nebo 600 mm, dočasné latě 22 × 97 mm, podélné ztužidlo 50 × 100 mm (PS8 až PS10) a 35 × 150 mm (PS12 až PS16), zavětrovací pásy po 2 m přes 3 nosníky, skladovaný materiál nejvýš 250 kg/m² a 300 mm výšky.
- Thermodum a MiTek, Posi-Joist Stropy, Podklady pro navrhování (bez data, v databázi od 19. 10. 2026): výšky PS8 228 mm až PS16 447 mm, pásnice z řeziva tloušťky 60 mm a šířky 80 až 140 mm, rozteč 625 mm, záklop z OSB nejméně 18 mm, svislice pro ztužení při rozpětí nad 4 m, ztužující fošna 40 × 80 až 40 × 200 mm podle typu.
- Podklady výrobců dřevěných I nosníků v databázi podkladů nejsou. Pro I nosníky platí jen návrh stropu od výrobce.
- Knauf, D15.cz Dřevěné stropy Knauf, systémový technický list 1/2024: záklop z fošen nejméně 21 mm nebo z desek na bázi dřeva, zajištění nosníků záklopem proti klopení, zkušební trámové stropy A a B s Rw 46 a 43 dB, chování lehkých stropů pod 500 Hz.
- Nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky.
- Zákon č. 283/2021 Sb., stavební zákon: vedení stavebního deníku.
