Panelový strop Spiroll a filigrán: jak ho montujeme a kontrolujeme
Krátká odpověď: panelový strop ukládá jeřáb přímo z auta podle kladečského plánu výrobce. Panely Spiroll leží na zdivu nejméně 100 mm a na stavbě se nezkracují ani nevrtají. Po zálivce spár betonem je strop únosný po 3 až 4 dnech. Filigránové desky stojí na stojkách a dostanou výztuž a vrstvu betonu navrch.
Pro koho je tento postup?
Postup je standard Bee Workers pro zedníky a mistry, kteří pro nás stropy montují. Zveřejňujeme ho celý. Investor z něj vidí, podle čeho se strop jeho domu dělá a co si může na stavbě sám zkontrolovat.
Statiku a kladečský plán stropu neděláme. Dodává je výrobce stropu k materiálu nebo projektant investora. Bez kladečského plánu strop nemontujeme.
Jaké panelové stropy stavíme a kdy práci zastavíme

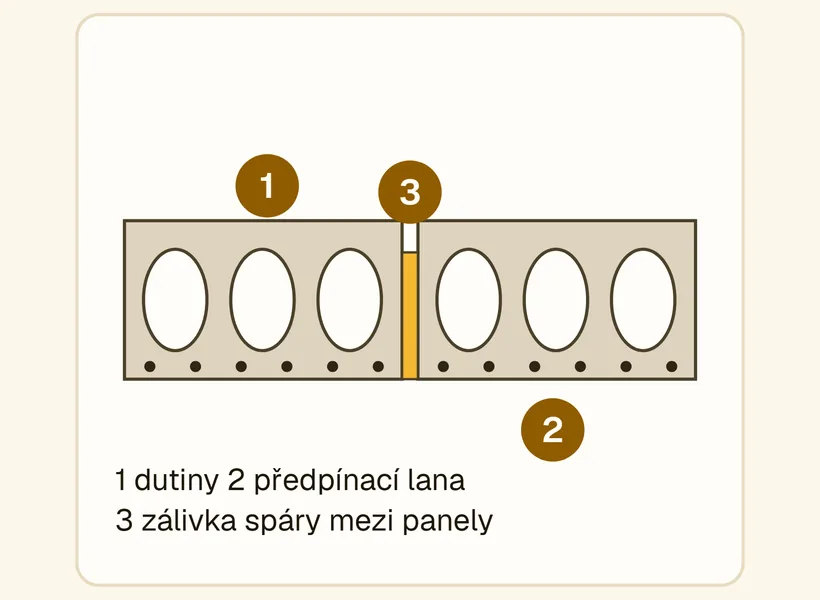

Stavíme tři druhy prefabrikovaných stropů. Předpjaté dutinové panely Spiroll ukládá jeřáb z auta na zdivo. Po zálivce spár jsou únosné bez podepření.
Keramobetonové stropní panely jsou z vložek a betonu, vyrobené ve výrobně. Ukládají se stejně jako Spiroll a mají keramický podhled pro omítku. Montážní návod HELUZ pro ně v naší databázi nemáme, platí u nich jen dokumentace k dodávce.

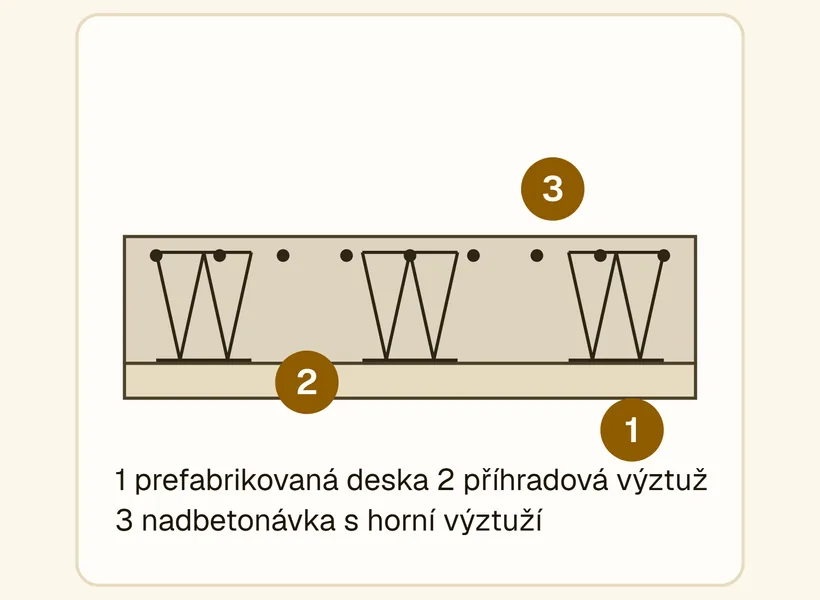

Filigránové desky jsou tenké železobetonové desky s vyčnívající příhradovou výztuží. Uloží se na podepření a doplní se horní a spárová výztuž. Pak se zalijí vrstvou betonu, nadbetonávkou. Vznikne monolitická deska bez bednění.
Práci nezačneme nebo zastavíme v těchto případech:
- Kladečský plán ani výrobní dokumentace dílců není na stavbě.
- Jeřáb nedosáhne na nejvzdálenější dílec nebo nemá zpevněnou plochu.
- Fouká vítr nad hranici, kterou určil výrobce.
- Uložení vychází kratší, než výrobce dovoluje, a statický výpočet k tomu není.
- Projekt chce řez nebo prostup v předpjatém panelu, který výrobce nepovolil.
Jaké hodnoty platí pro Spiroll a filigrán?
Hodnoty v tabulce jsou z podkladů Prefa Brno a Stylstav Křižanov. Kladečský plán k dané dodávce má přednost. Tabulka říká, co od něj čekat a co zkontrolovat, když v něm údaj chybí.
| Údaj | Předpjaté panely Spiroll | Filigránové desky |
|---|---|---|
| Uložení na podpoře | nejméně 100 mm, u méně únosného zdiva 150 mm. Kratší jen se statickým výpočtem. | podle projektu |
| Lože a podpora | jemný beton 10 mm nebo neoprenový pás 5 mm. Věnec z betonu nejméně C16/20 výšky 130 mm. Zdivo nejméně P10 se srovnávací vrstvou 10 až 50 mm. | ližiny a stojky po 1,5 až 1,8 m podle projektu |
| Nadvýšení | vzepětí panelu je přirozené a předem se nedá stanovit. Sousední panely se před zálivkou vyrovnají. | nadvýšení podepření podklady neuvádějí, platí projekt |
| Zálivka a beton | C20/25, zrno do 8 mm, měkká konzistence s plastifikátorem. Výztuž ø 8 mm, průběžná nebo pruty 1 m na kraji a 2 m nad vnitřní podporou. | nadbetonávka podle projektu, běžně 100 až 160 mm na desce 60 mm. Deska z betonu C20/25 až C35/45. |
| Ošetřování | pod +5 °C zálivka pro nízké teploty nebo odklad. V teple a větru vlhčit a krýt fólií. | jako monolitická deska |
| Zatížení a podepření | zatížit po 70 % pevnosti zálivky, zpravidla po 3 až 4 dnech. Montážní zatížení před zálivkou podklady neuvádějí. | podpěry do dosažení pevnosti nadbetonávky podle statika. Doba v podkladech není. |
| Manipulace | podvlečená lana nebo samosvorné kleště, nejvýš 4 kusy v sestavě, úhel lan do 60°. Práce se přeruší při větru nad 10 m/s. | 4 háky za styčníky horní pásnice s vahadlem, u desek nad 3 m 8 háků, ve vzdálenosti L/5, úhel lana nejméně 60° |
| Skladování | proklady v 1/10 délky nad sebou, stoh do 1 500 mm | proklady L/5 od krajů, u delších desek po 1,5 m, stoh do 1,5 m |
Co u stropu uvidíte jako investor
Fotíme dílce proti výrobní dokumentaci, uložení každého panelu a zálivkovou výztuž ve spárách. U filigránu fotíme horní výztuž před nadbetonávkou. Fotky vidíte v Open Book.
Pracovní postup pro montážníky a mistry
Tato část je pro vás, kdo strop na stavbě montujete. Kroky jdou v pořadí, v jakém se strop dělá. Předpis výrobce a kladečský plán konkrétní stavby mají vždy přednost. Bezpečnostní oddíl shrnuje požadavky výrobců a nařízení vlády č. 362/2005 Sb. Nenahrazuje plán BOZP, školení ani pokyny koordinátora na stavbě.
Bezpečnost při montáži stropu
- Strop se montuje ve výšce. Pracujte z lešení nebo z podlahy podepřeného stropu, nikdy z koruny zdiva bez zajištění. U volného okraje stropu platí ochrana proti pádu podle nařízení vlády č. 362/2005 Sb.
- Filigránové desky podepřete hned po uložení, dřív než na ně přijde výztuž a beton. Podpěry zavětrujte a podklínujte.
- Pod zavěšené břemeno se nevstupuje. Vázání dílců dělá jen vazač s oprávněním.
- Za přerušení práce z bezpečnostních důvodů vám nic nehrozí. Když si nejste jistí podepřením, vázáním nebo stavem zdiva, zastavte se a zavolejte mistra.
Podklad: nařízení vlády č. 362/2005 Sb.; montážní návody výrobců
Krok 1: Příprava: jeřáb, koruna zdiva, výrobní dokumentace
Před příjezdem návěsu zkontrolujte zpevněnou plochu pro jeřáb. Ověřte, že jeřáb dosáhne na nejvzdálenější dílec. Panely se ukládají přímo z auta, nic se neskládá na zem.
Korunu zdiva vyrovnejte. Pod panely Spiroll patří věnec vysoký nejméně 130 mm z betonu nejméně C16/20. Jinou možností je srovnávací vrstva betonu 10 až 50 mm na zdivu pevnosti nejméně P10. Výšku koruny po obvodu změřte laserem.
Mějte na stavbě kladečský plán a výrobní dokumentaci dílců. V ní jsou čísla dílců, délky, prostupy a místa pro zavěšení.
Proč. Jeřáb bez dosahu znamená přenášení panelů po stavbě. Panel na nerovné koruně sedí na dvou bodech místo na celé šířce.
Kontrola. Plocha pro jeřáb zpevněná, dosah ověřený. Věnec nebo srovnávací vrstva podle výrobce, koruna rovná podle laseru. Kladečský plán a dokumentace dílců na stavbě.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte korunu zdiva a stanoviště jeřábu.
Podklad: kladečský plán; Prefa Brno, příručka Spiroll kap. 2.8 a 2.10
Krok 2: Vázání a uložení panelů
Panely váže jen vazač s oprávněním. Používá podvlečená lana nebo samosvorné kleště. V sestavě jsou nejvýš 4 kusy. Úhel lan je do 60°. Při větru nad 10 m/s montáž přerušte.
Panely ukládejte do lože z jemného betonu tloušťky 10 mm podle kladečského plánu. Místo lože z betonu jde neoprenový pás 5 mm silný. Stropní desky PZD se ukládají do malty MC 30 tloušťky 15 mm.
Uložení na podpoře je nejméně 100 mm. U méně únosného zdiva je to 150 mm. Kratší uložení smíte udělat jen se statickým výpočtem.
Sousední panely mívají různé vzepětí. Před zálivkou je vyrovnejte klíny nebo podložkami.
Panel se na stavbě nezkracuje, neřeže a nevrtá se do něj mimo místa, která výrobce povolil. Prostup navíc řešte s výrobcem, ne flexou.
Proč. V předpjatém panelu vedou lana. Řez nebo kotva na špatném místě sníží únosnost a výrobce za dílec přestane ručit. Uložení pod 100 mm bez výpočtu nikdo neobhájí.
Kontrola. Čísla dílců souhlasí s dokumentací. Uložení na obou koncích změřené metrem, 100 mm, u slabšího zdiva 150 mm. Lože podle výrobce. Žádný řez ani vrt mimo dokumentaci.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte uložení každého panelu s metrem.
Podklad: Prefa Brno, příručka Spiroll kap. 2.3, 2.9, 2.10, 3.7, 3.8 a 4.2; technický list PZD odd. 6
Krok 3: Zálivková výztuž, věnce a zálivka
Spáry mezi panely vyčistěte. Nečistoty z povrchu panelů se do spár nikdy nezametají. Boky spár namočte.
Do spár uložte zálivkovou výztuž ø 8 mm podle kladečského plánu. U větších stropů je průběžná. U malých staveb stačí pruty délky 1 m na kraji a 2 m nad vnitřní podporou. Výztuž ukotvěte do věnců.
Spáry a věnce zalijte betonem nejméně C20/25 se zrnem do 8 mm. Konzistence je měkká, s plastifikátorem. U stropních desek PZD je zálivka C15/20 se zrnem do 4 mm. Zálivku po úsecích hutněte prknem, aby prošla celou spárou.
Pod +5 °C použijte zálivku pro nízké teploty, nebo zalévání odložte. V teple a větru zálivku vlhčete a kryjte fólií.
Strop zatižte materiálem nebo podlahou až po dosažení 70 % pevnosti zálivky. Zpravidla to je po 3 až 4 dnech.
Proč. Zálivka spojuje panely v desku, která roznáší zatížení. Prázdná nebo předčasně zatížená spára nechá každý panel pracovat sám a v podhledu se prokreslí.
Kontrola. Spáry čisté a navlhčené. Výztuž ø 8 mm podle plánu a ukotvená do věnců. Beton podle dodacího listu. Zálivka plná v celé spáře. Ošetřování podle počasí. Zatížení až po 3 až 4 dnech.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte zálivkovou výztuž ve spárách před zálivkou.
Podklad: Prefa Brno, příručka Spiroll, zálivka spár; technický list PZD odd. 6
Krok 4: Filigrán: podepření, výztuž a nadbetonávka
Filigránové desky zvedejte za styčníky horní pásnice příhradové výztuže. Použijte nejméně 4 háky s vahadlem. U desek delších než 3 m použijte 8 háků. Háky dejte asi pětinu délky od krajů a nejméně za třetí styčník. Úhel lana k desce je nejméně 60°.
Desky ukládejte na montážní podepření z ližin a stojek. Rozteč stojek je 1,5 až 1,8 m podle projektu. Nadvýšení podepření podklady výrobců neuvádějí, platí hodnota z projektu.
Přes styky desek doplňte spárovou výztuž. Horní výztuž uložte podle výkresu. Uložte chráničky instalací a obedněte prostupy.
Desky před betonáží navlhčete. Nadbetonávku udělejte v tloušťce podle projektu. Běžně je to 100 až 160 mm na desce 60 mm. Betonáž, hutnění, ošetřování a odbednění děláte stejně jako u monolitické desky.
Proč. Filigránová deska bez podepření se pod nadbetonávkou prohne. Bez spárové výztuže se styk desek v podhledu prokreslí trhlinou.
Kontrola. Rozteče podpěr 1,5 až 1,8 m změřené metrem. Nadvýšení podle projektu. Spárová a horní výztuž podle výkresu. Krytí horní výztuže. Tloušťka nadbetonávky podle projektu.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte podepření s nadvýšením a horní výztuž před nadbetonávkou.
Podklad: Prefa Brno, Katalog Pozemní stavby kap. 8.5; Stylstav Křižanov, technický list; ČSN EN 13670:2010 pro nadbetonávku
Nejčastější chyby, které tento postup vylučuje
- Jeřáb bez dosahu a panely skládané na zem.
- Vázání panelu za jiná místa, než určil výrobce, nebo víc než 4 kusy v sestavě.
- Uložení pod 100 mm bez statického výpočtu.
- Řezání a vrtání do předpjatého panelu bez souhlasu výrobce.
- Nečistoty zametené do spár, prázdné nebo nehutněné spáry.
- Strop zatížený materiálem dřív, než má zálivka 70 % pevnosti.
- Filigrán bez podepření nebo bez spárové výztuže.
Časté dotazy
Dá se do panelu Spiroll vrtat nebo ho zkrátit?
Bez souhlasu výrobce ne. V panelu vedou předpínací lana a dutiny. Řez nebo kotva na špatném místě sníží únosnost. Prostupy a kotvení se řeší v kladečském plánu před výrobou.
Odkud jsou hodnoty v tabulce?
Z uživatelské příručky Spiroll a z technického listu stropních desek Prefa Brno. Pro filigrán z katalogu Prefa Brno a z technického listu Stylstav Křižanov. Kladečský plán a dokumentace k dodávce mají přednost. Pro keramobetonové panely HELUZ hodnoty neuvádíme.
Kdy je panelový strop únosný?
Předpjaté panely po dosažení 70 % pevnosti zálivky spár. Za běžných podmínek to je po 3 až 4 dnech. Do té doby na strop nepatří palety materiálu. Filigrán je únosný až po dosažení pevnosti nadbetonávky a po odstranění podpěr podle statika.
Co když z dutin panelu po dešti teče voda?
Dutiny se zespodu v ose navrtají. Voda se nechá vytéct a otvory se zatmelí. Dělá se to před konečnou úpravou podhledu. Je to postup výrobce, ne vada panelu.
