Strop z trapézového plechu a betonu: jak ho montujeme a kontrolujeme
Krátká odpověď: strop z trapézového plechu se staví podle výkresu statika. Ocelové nosníky se uloží do jedné roviny a ukotví. Na ně se položí plech, přivaří se spřahovací trny, uloží výztuž a rozprostře beton. Nosníky nakonec dostanou požární ochranu podle projektu.
Co je strop z trapézového plechu a betonu?
Je to strop z ocelových nosníků, profilovaného plechu a betonu. Nosníky leží na zdivu, na sloupech nebo na ocelovém rámu. Na nich leží trapézový plech, který ve stropu zůstane jako ztracené bednění. Na plech přijde výztuž a beton.

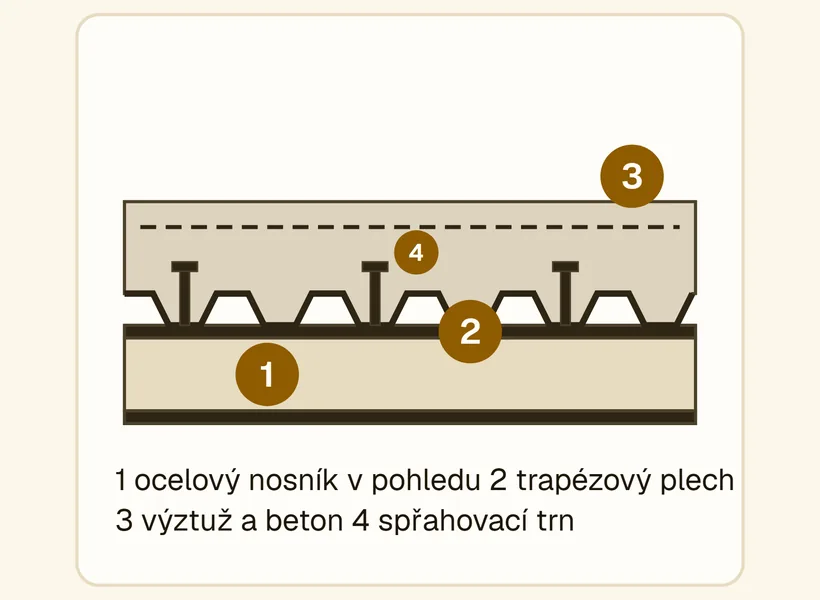

Plech má ve stropu jednu ze dvou rolí. Buď je jen bednění a nosnou desku tvoří vyztužený beton. Nebo s betonem spolupůsobí jako spřažená deska. Nosník se pak s betonem spojí spřahovacími trny. Spřahovací trn je ocelový čep přivařený přes plech k horní pásnici nosníku. Co z toho ve vašem stropu platí, určuje statik a výrobce plechu.
Pro koho je tento postup?
Pro zedníky, železáře a mistry, kteří pro nás stropy montují. Investor z něj vidí, podle čeho strop jeho domu vzniká a co může na stavbě sám zkontrolovat.
Statiku a kladečský plán stropu nezajišťujeme. Dodává ho výrobce stropu k materiálu nebo projektant investora. Bez výkresu strop nemontujeme.
Kdy ho stavíme a kdy ne?
Stavíme ho u nástaveb, garáží a přístaveb na ocelové konstrukci. Stavíme ho i v rekonstrukcích, kde nahrazuje dožilý dřevěný strop. Odpadá bednění celé plochy. Položený plech je pracovní plocha. Jednotlivé díly se dají donést i tam, kam jeřáb s panelem nedosáhne.
Nestavíme ho bez výkresu statika a bez technického listu konkrétního plechu. Bez výkresu se plech ani nebetonuje. Když si parta není jistá podepřením, vázáním nebo stavem zdiva, práce se zastaví a volá se mistr. Podklady výrobců trapézových plechů a ČSN EN 1994-1-1 v naší databázi zatím nejsou. Tloušťky, rozpětí, přesahy a dobu podepření proto určuje výkres a technický list plechu.
Co uvidíte jako investor?
Fotíme uložení a kotvení nosníků, kladení a kotvení plechu, spřahovací trny a výztuž před betonáží. Fotíme betonáž a požární ochranu oceli před zakrytím. Fotky vidíte v Open Book spolu s dodacími listy betonu.
Pracovní postup pro zedníky, železáře a mistry
Tato část je pro vás, kdo strop na stavbě montujete. Kroky jdou v pořadí, v jakém se strop dělá. Předpis výrobce a kladečský plán konkrétní stavby mají vždy přednost. Bezpečnostní oddíl shrnuje požadavky výrobců a nařízení vlády č. 362/2005 Sb. Nenahrazuje plán BOZP, školení ani pokyny koordinátora na stavbě.
Bezpečnost při montáži stropu
- Strop se montuje ve výšce. Pracujte z lešení nebo z podlahy podepřeného stropu. Z koruny zdiva bez zajištění nikdy.
- U volného okraje stropu platí ochrana proti pádu podle nařízení vlády č. 362/2005 Sb.
- Nosníky po uložení zajistěte a podepřete podle výkresu. Teprve pak na ně pokládejte plech.
- Pod zavěšené břemeno nevstupujte. Vázání dílců dělá jen vazač s oprávněním.
- Za přerušení práce z bezpečnostních důvodů vám nic nehrozí. Když si nejste jistí podepřením, vázáním nebo stavem zdiva, zastavte se a zavolejte mistra.
Podklad: nařízení vlády č. 362/2005 Sb.; montážní návody výrobců
Krok 1: Výkresy, dodávka a skladování
Než začnete, mějte na stavbě výkres statika a technický list plechu. Výkres uvádí profil a délku nosníků, jejich uložení a kotvení. Uvádí také typ plechu, kladečský plán, polohu trnů, výztuž a beton. Nosníky převezměte podle výkresu včetně povrchové úpravy. Plech převezměte podle typu a tloušťky na dodacím listu. Balíky plechu uložte na proložky v suchu podle pokynů výrobce. Plech se tak nezdeformuje a v balíku nestojí voda.
Proč. Jiný plech nebo jiný profil nosníku je jiná únosnost. Zdeformovaná vlna plechu se pod betonem prohne.
Kontrola. Profil a délky nosníků podle výkresu. Typ a tloušťka plechu podle výkresu a dodacího listu. Balíky na proložkách.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte dodací list plechu, štítky balíků a nosníky.
Podklad: výkres statika; technický list plechu
Krok 2: Uložení a kotvení nosníků
Nosníky ukládejte na věnec, roznášecí prvek nebo konzoly přesně podle výkresu. Horní pásnice všech nosníků musí ležet v jedné rovině, jinak plech nedosedne. Kotvení a šroubové spoje dotáhněte podle výkresu. Teprve pak se na nosníky pokládá plech.
Proč. Nosník uložený bez roznášecího prvku drtí zdivo pod sebou. Výškový rozdíl pásnic znamená plech, který visí ve vzduchu.
Kontrola. Uložení a roznášecí prvky podle výkresu. Pásnice v jedné rovině, měřeno nivelačním přístrojem. Kotvení a spoje dotažené.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte uložení obou konců každého nosníku a kotvení.
Podklad: výkres statika
Krok 3: Kladení a kotvení plechu
Plech pokládejte podle kladečského plánu. Plán určuje směr vln, přesahy a kotvení k nosníkům. Okraje a čela plechu uzavřete, aby beton nevytekl. Prostupy vyřízněte a vyztužte jen tam a tak, jak je ve výkresu. Pokud statik předepsal podepření plechu, postavte ho před betonáží. Na plech stoupejte jen tam, kde to dovolí výrobce. Palety ani kolečko na něj nestavějte.
Proč. Plech je tenký a je to bednění. Přetížená nebo prošlápnutá vlna se prohne a beton ji ještě dotlačí.
Kontrola. Směr vln a přesahy podle plánu. Kotvení u každého nosníku. Uzavřené okraje a čela. Prostupy a podepření podle výkresu.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte celou plochu plechu, okraje, čela a prostupy.
Podklad: kladečský plán plechu; technický list plechu
Krok 4: Spřahovací trny
Trny přivařuje přes plech k horní pásnici svářeč s oprávněním, podle výkresu. Plech musí v místě trnu dosedat na pásnici. Musí být suchý a čistý, jinak se trn navaří jen do plechu. Svářeč u vybraných trnů udělá ohybovou zkoušku. Spočítejte trny na každém nosníku a porovnejte jejich polohu s výkresem. Kolem paty každého trnu musí být souvislý svarový límec. Trn, který chybí nebo drží jen v plechu, nahlaste mistrovi. Nahlaste ho dřív, než se začne vázat výztuž.
Proč. Trny nutí nosník a beton pracovat spolu. Trn navařený jen do plechu pohledem nepoznáte a po betonáži ho nikdo nedoplní.
Kontrola. Plech na pásnici dosedá, je suchý a čistý. Počet a rozteč trnů podle výkresu. Souvislý svarový límec u každého trnu. Ohybová zkouška u vybraných trnů.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte trny na každém nosníku s metrem.
Podklad: výkres statika
Krok 5: Výztuž, betonáž a ošetřování
Výztuž ukládejte na distanční podložky podle výkresu. Krytí a přesahy kontrolujte jako u monolitické desky. Před betonáží je přejímka výztuže a fotodoklad. Beton nevysypávejte z výšky na jedno místo. Rozprostírejte ho postupně, ať plech nedostane soustředěné zatížení. Ošetřování betonu a odstranění podpěr se řídí výkresem. Platí stejná pravidla jako u monolitického stropu.
Proč. Hromada betonu na jednom místě je pro plech největší zatížení, jaké během stavby dostane.
Kontrola. Krytí a přesahy podle výkresu. Fotodoklad výztuže. Beton rozprostřený postupně.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte výztuž s metrem před betonáží a betonáž.
Podklad: výkres statika; ČSN EN 13670 pro provádění betonu
Krok 6: Požární ochrana oceli a podhled
Nosníky dostanou požární ochranu nástřikem, obkladem nebo podhledem. Druh určuje požárně bezpečnostní řešení projektu. Ochranu provádí firma, která na ni má systém a doklad. Před zakrytím ji vyfoťte.
Proč. Nechráněná ocel ztrácí v ohni únosnost. Ochrana je součást stropu, ne dokončovací práce.
Kontrola. Druh a rozsah ochrany podle požárně bezpečnostního řešení. Doklad od provádějící firmy.
Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.
Fotografie. Vyfoťte ochranu nosníků před zakrytím podhledem.
Podklad: požárně bezpečnostní řešení projektu
Nejčastější chyby, které tento postup vylučuje
- Palety nebo kolečko na plechu, prošlápnuté vlny.
- Plech bez kotvení k nosníkům nebo s otevřenými okraji, ze kterých vytéká beton.
- Chybějící nebo nepřivařené spřahovací trny.
- Beton vysypaný z výšky na jedno místo.
- Nosníky bez požární ochrany nebo s ochranou mimo projekt.
- Prostup vyřezaný v plechu bez výztuže podle výkresu.
Časté dotazy
Musí se trapézový plech při betonáži podepírat?
Záleží na rozpětí, typu plechu a tloušťce betonu. Rozhoduje statik podle tabulek výrobce plechu a výkres to uvádí. Bez výkresu se plech nebetonuje.
Proč potřebují ocelové nosníky požární ochranu?
Nechráněná ocel ztrácí v ohni únosnost. Nástřik, obklad nebo podhled podle požárně bezpečnostního řešení projektu je součást stropu.
Co je spřahovací trn a proč se kontroluje před betonáží?
Spřahovací trn je ocelový čep přivařený přes plech k horní pásnici nosníku. Spojí nosník s betonem, aby pracovaly spolu. Trn navařený jen do plechu pohledem nepoznáte a po betonáži ho nikdo nedoplní. Proto se počet, poloha a svarový límec kontrolují a fotí dřív, než se váže výztuž.
