Svahovky Löffelstein: který ze tří typů na jak vysokou opěrnou zeď

Krátká odpověď: výrobce HORIZONT-SILIDUR dělí svahovky Löffelstein na tři typy podle výšky a zatížení zdi. Media-Löffel je podle výrobce na zídky do 1,5 m, Löffelstein na zdi do 6 m a Big-Löffel na staticky namáhané zdi do přibližně 9 m. Zeď, která drží zeminu, stavíme podle návrhu statika investora.

Stáhnout návod v PDF 2 strany A4 k vytištění · PDF, 0,5 MB

Čtení 7 minutPíše Bee Workers s.r.o.

Jaký typ svahovek Löffelstein na opěrnou zeď?
Čím se liší svahovky Löffelstein od svahových tvárnic?
Od jaké výšky chce výrobce statika a betonový základ?
Co od vás potřebujeme pro výběr typu a nabídku?
Co na stavbě děláme a co uvidíte v Open Book?
Kdy svahovky Löffelstein nestavíme?

Jaký typ svahovek Löffelstein na opěrnou zeď?

Typ určuje výška zdi, zatížení nad zdí a vzhled. Tak to píše výrobce HORIZONT-SILIDUR v montážních pokynech. Nejmenší Media-Löffel je na zahradní a parkové zídky. Löffelstein je základní svahovka řady na opěrné a zárubní zdi. Big-Löffel je nejtěžší typ pro staticky namáhané zdi. Který typ u vás vyjde, určí statický návrh, ne katalog.

Všechny tři typy jsou z prostého betonu. Skládají se nasucho na vazbu s mezerami a každá vrstva se hned zasype zeminou. Zeď drží tíhou svahovek a zásypu. ČSN EN 1997-1 takovou konstrukci řadí mezi gravitační zdi (čl. 9.1.2).

Údaj podle výrobce	Media-Löffel	Löffelstein	Big-Löffel
Použití	zahradní a parkové opěrné i zárubní zídky do výšky 1,5 m	opěrné a zárubní zdi do výšky 6 m, vyšší zeď členěná lavicemi	staticky namáhané zdi do přibližně 9 m, vyšší zeď členěná lavicemi
Hloubka, šířka, výška kusu	400, 300 a 220 mm	520, 460 a 245 mm	výrobce uvádí jen na obrázku
Konstrukční výška vrstvy	170 mm	190 mm	výrobce uvádí jen na obrázku
Tloušťka stěny	40 mm	50 mm	výrobce uvádí jen na obrázku
Hmotnost kusu	18 kg	52 kg	110 kg na stránce typu, přibližně 120 kg v montážních pokynech
Spotřeba	13 ks na m² zdi	8 ks na m² zdi	4 ks na m² zdi
Balení	48 ks na paletě 80 × 120 cm	20 ks na paletě	8 ks na paletě
Základ bez zatížení	podsyp ze štěrkodrti frakce 0/32 nebo 0/63 v tloušťce 30 až 40 cm	podsyp ze štěrkodrti frakce 0/32 nebo 0/63 v tloušťce 45 až 60 cm	betonový základ od výšky 3 m vždy, u nižší zdi podle statického posouzení. Tloušťku podsypu uvádí výrobce ve dvou dokumentech rozdílně (60 až 70 cm na stránce typu, přibližně 30 cm v montážních pokynech)
Základ u zatížené zdi	betonový, šířka 45 až 50 cm, hloubka 20 až 30 cm	betonový, šířka 45 až 60 cm, hloubka 20 až 30 cm, výrobce doporučuje individuální posouzení	betonový, šířka 60 až 65 cm, hloubka 20 až 30 cm
Statické posouzení podle výrobce	zvlášť neuvádí, základ podle posouzení	od výšky 3 m doporučuje posouzení a betonový základ	základ od 3 m vždy, u nižší zdi podle posouzení

Hodnoty jsou z montážních pokynů výrobce a z jeho stránek o jednotlivých typech, čteno 25. 10. 2026. Rozměry Big-Löffel má výrobce jen na obrázku, číslem je proto neuvádíme. Hmotnost Big-Löffel uvádí stránka typu 110 kg. Montážní pokyny téhož výrobce píšou přibližně 120 kg. Při plánování přístupu a manipulace počítejte s těžší hodnotou.

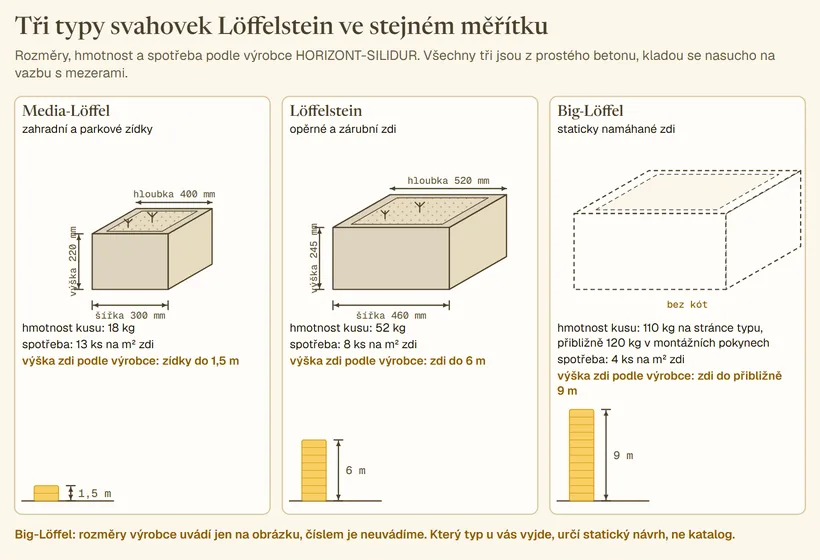

Tři svahovky Löffelstein v šikmém pohledu ve stejném měřítku. Media-Löffel s kótami šířka 300 mm, výška 220 mm, hloubka 400 mm, hmotnost 18 kg, 13 kusů na m² zdi, zídky do 1,5 m. Löffelstein s kótami šířka 460 mm, výška 245 mm, hloubka 520 mm, 52 kg, 8 kusů na m², zdi do 6 m. Big-Löffel čárkovaně bez kót, 110 kg na stránce typu a přibližně 120 kg v montážních pokynech, 4 kusy na m², zdi do přibližně 9 m. Pod každou pruh s výškou zdi podle výrobce. — Tři typy svahovek Löffelstein podle výrobce HORIZONT-SILIDUR. Čím vyšší zeď, tím těžší kus a tím méně kusů na m². Rozměry Big-Löffel uvádí výrobce jen na obrázku, proto jsou bez kót.

Wasser-Löffel je čtvrtý, speciální typ. Výrobce ho uvádí pro břehy vodních toků, návodní strany hrází a zdi s patou ve vodě. V zahradách ho nestavíme a tento článek ho dál nerozebírá.

Čím se liší svahovky Löffelstein od svahových tvárnic?

Jiným principem držení. Svahové tvárnice DITON mají zámek, výztuž prochází jejich dutinami do betonového pasu a DITON připouští bez statického posouzení menší stěny do 1,5 m, opěrné zídky chce posoudit vždy. Popisuje je článek svahové tvárnice: kdy stačí na svah a jak je založit.

Svahovky Löffelstein se kladou nasucho, bez malty a bez výztuže. Drží tíhou prostého betonu a zhutněného zásypu v sobě i za sebou. Žebra horní řady leží nad žebry řady dolní a mezi svahovkami zůstávají mezery. Výrobce je proto uvádí i pro zdi vysoké několik metrů, kam svahové tvárnice DITON podle svého výrobce nepatří. Jsou to dva různé systémy, i když se oběma říká svahovky.

Slovo svahovka je u této řady označení výrobce HORIZONT-SILIDUR. Když vám někdo nabídne svahovky, zeptejte se na výrobce a typ. Nabídka s jiným systémem se s touto neporovná. Kde oba systémy stojí mezi dalšími konstrukcemi, ukazuje článek jaký typ opěrné zdi vybrat, srovnání 11 konstrukcí.

Od jaké výšky chce výrobce statika a betonový základ?

Od 3 m výšky zdi. U typu Löffelstein výrobce od této výšky doporučuje statické posouzení a betonový základ. U Big-Löffel základ od této výšky žádá vždy, u nižší zdi podle posouzení. Pod touto hranicí podle výrobce obvykle vyhoví hutněný štěrkodrťový polštář. Ten dovolí drobné pohyby první řady, které skládané zdi odpovídají.

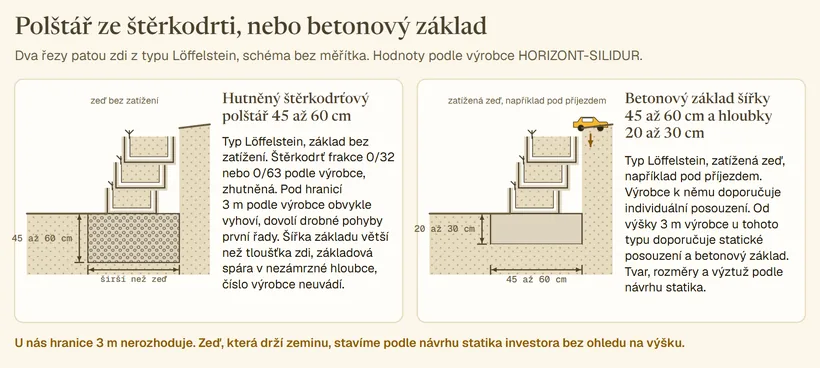

Dva řezy patou zdi z typu Löffelstein vedle sebe. Vlevo zeď bez zatížení na hutněném štěrkodrťovém polštáři s kótou 45 až 60 cm, polštář širší než zeď. Vpravo zatížená zeď pod příjezdem s autem nad zdí na betonovém základu šířky 45 až 60 cm a hloubky 20 až 30 cm. Nad oběma tři řady svahovek se zeminou a rostlinami. — Pod první řadou typu Löffelstein podle výrobce HORIZONT-SILIDUR hutněný štěrkodrťový polštář 45 až 60 cm, u zatížené zdi betonový základ šířky 45 až 60 cm a hloubky 20 až 30 cm. Základ určuje statické posouzení, u nás návrh statika bez ohledu na výšku.

Výrobce zároveň píše, že základy zdí se určují podle statického posouzení. Šířka základu má být větší než tloušťka zdi a základová spára má ležet v nezámrzné hloubce. Číslo nezámrzné hloubky výrobce neuvádí. U zatížené zdi, například pod příjezdem, předepisuje betonový základ s rozměry z tabulky. Co technický dozor investora kontroluje před zakrytím každé vrstvy, popisuje dozor-brno.cz.

U nás hranice 3 m nerozhoduje. Statiku nezajišťujeme a zeď, která drží zeminu, stavíme podle návrhu statika investora bez ohledu na výšku. ČSN EN 1997-1 žádá v návrhu počítat i s vozidly a s materiálem uloženým nad zdí (čl. 9.3.1.3). Kdy zeď potřebuje statika a kdy povolení, rozebírá článek opěrná zeď: z čeho ji postavit a kdy potřebuje statika. Zda zeď potřebuje povolení, předběžně ukáže pomůcka stavba bez povolení na domeum.app, rozhoduje stavební úřad.

Co od vás potřebujeme pro výběr typu a nabídku?

Pět údajů. Statik z nich navrhne typ svahovky, sklon a základ. My z návrhu sestavíme nabídku po položkách.

výškový rozdíl terénu, který má zeď držet, a délku zdi,
zeminu ve svahu a vodu: pramen, mokrá místa, geologický průzkum, pokud ho máte,
co bude nad zdí teď i později: trávník, terasa, parkování, přístavba,
tvar půdorysu: přímá zeď, oblouk, napojení na svah. Co oblouk mění, popisuje článek opěrná zeď ze svahovek v oblouku: sklon a výška,
přístup k místu: kam zajede auto s paletou a kde budeme skládat kusy o hmotnosti 52 kg nebo 110 kg.

Výjezd na místo je zdarma. Změříme výškový rozdíl, vyfotíme svah a zapíšeme, co bude nad zdí. Když statický návrh ještě nemáte, řekneme vám, které z těchto podkladů statik potřebuje. Sklon líce a výšku zdi v oblouku čte statik z diagramů výrobce. Čísla z diagramů do nabídky nepřebíráme, bereme je z návrhu.

Co na stavbě děláme a co uvidíte v Open Book?

Stavíme podle návrhu statika a montážních pokynů výrobce. Postup krok za krokem s kontrolami je v článku opěrná zeď ze svahovek Löffelstein: postup. Tady jsou tři věci, které platí pro každý typ.

Svahovky klademe na vazbu, žebra nad žebry a s mezerami. Kladení na sraz výrobce vylučuje, výjimkou je první řada konkávního oblouku. Svahovka pak sedí na středu dna, prostý beton jde do ohybu a u vyšších zdí se podle zjištění výrobce lámal. Mezery proto u každé řady měříme.

Každou vrstvu zasypeme a zhutníme před další řadou, včetně vnitřku svahovek a prostoru ke svahu. Fotíme dno výkopu s metrem, polštář před první řadou a každou vrstvu zásypu před další řadou. Fotky a faktury za svahovky vidíte v Open Book.

Drenáž nebo filtr za zdí přijde na řadu jen u málo propustného zásypu nebo při vodě z podloží, tak to uvádí výrobce. Co drenáž za zdí obnáší, popisuje článek drenáž a zásyp za opěrnou zdí.

Kdy svahovky Löffelstein nestavíme?

Práci zastavíme nebo zakázku nebereme v těchto případech:

zeď má držet zeminu a statický návrh chybí. Nestavíme ani nízkou, řekneme vám, co statik potřebuje,
svahovky by měly ležet na sraz mimo první řadu konkávního oblouku, například kvůli délce zdi. Řadu rozměříme znovu s mezerami podle návrhu,
zásyp je málo propustný a drenáž ani filtr nejsou v návrhu. Zastavíme, dokud statik odvodnění do návrhu nedoplní,
svahovky jsou po dopravě poškozené nebo znečištěné soudržnou zeminou. Do zdi nejdou, výrobce to vylučuje,
svah nebo zásyp vyžaduje plošší sklon, než počítá návrh. U plochého sklonu výrobce upozorňuje na sesednutí zásypu, rozhodne statik,
nad zdí má stát nebo jezdit něco, s čím návrh nepočítá. Zastavíme, nález zapíšeme do stavebního deníku a čekáme, dokud statik návrh nepotvrdí nebo neupraví.

Časté dotazy

Kolik váží svahovka Löffelstein?

Výrobce uvádí 52 kg u typu Löffelstein a 18 kg u Media-Löffel. U Big-Löffel uvádí stránka typu 110 kg a montážní pokyny přibližně 120 kg. Ruční skládání z palety proto počítáme do nabídky zvlášť.

Kolik svahovek Löffelstein je na m² zdi?

Podle výrobce 8 kusů typu Löffelstein, 13 kusů Media-Löffel a 4 kusy Big-Löffel na m² plochy zdi. Množství do nabídky počítáme z plochy líce podle návrhu statika, ne z odhadu na místě.

Jak vysoká může být zeď ze svahovek Löffelstein?

Výrobce uvádí do 6 m u typu Löffelstein a do přibližně 9 m u Big-Löffel, vyšší zdi člení lavicemi. Výšku ve vašem místě určí statický návrh podle zeminy, zatížení nad zdí a půdorysu. U zdi v oblouku výšku omezuje poloměr zakřivení.

Potřebuje zeď ze svahovek Löffelstein drenáž?

Podle výrobce je systém díky mezerám a propustnému zásypu odvodněný sám a zvláštní opatření proti tlaku vody nejsou nutná. Drenáž nebo filtrační vrstvu mezi zásypem a rostlou zeminou výrobce doporučuje u málo propustného zásypu a při vodě z podloží. Rozhodne statik.
