Detaily hydroizolace spodní stavby: prostupy, kouty, sokl a spoje

Proč hydroizolace teče v detailech?

Plocha pásu, fólie nebo stěrky je tovární výrobek. Detail dělá člověk rukama, často v koutě jámy a na kolenou. ČSN P 73 0600 v čl. 5.2.1.9 říká, že o použitelnosti izolace rozhoduje místo s nejmenší účinností. Tím místem je spoj, prostup nebo hrana, ne plocha.

Povlak nespojený s konstrukcí, tedy pás nebo fólie, má podle publikace KUTNAR Izolace spodní stavby jen dva stavy. Těsní, nebo teče. Díra v detailu zaplaví spáru mezi povlakem a stěnou a voda vyjde jinde, než kde vtekla. Stěrka spojená s podkladem vodu ve spáře nešíří, porucha zůstane na místě.

Na stavbě to vypadá takhle. Izolatér přijde k desce a u prostupu kanalizace najde kolem trubky montážní pěnu od instalatéra. Pěnu vyřízne až na beton, trubku očistí a teprve pak začne s izolací. Pěna izolaci nenahradí a do detailu nepatří.

Hydroizolaci navrhuje projektant podle průzkumu. Jaká voda na dům působí a který systém se k ní hodí, popisuje článek jak vybrat hydroizolaci spodní stavby. Práci v ploše mají vlastní články: asfaltové pásy, fólie PVC a stěrka AQUAFIN-RB400. Tento článek je o místech, kde se ty tři systémy potkávají s trubkou, hranou, stěnou a terénem.

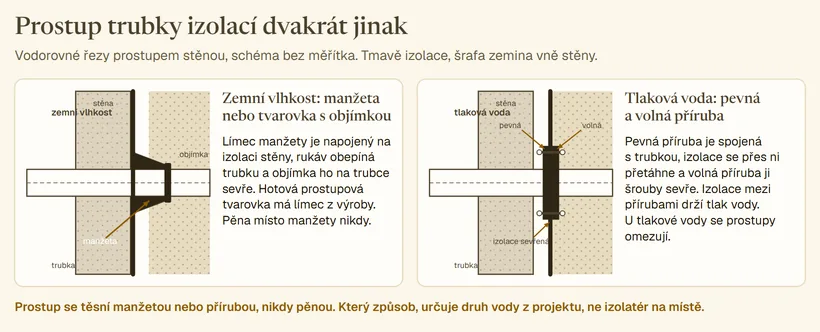

Jak se izoluje prostup trubky přes hydroizolaci?

Podle vody. U zemní vlhkosti a prosakující vody manžetou nebo hotovou prostupovou tvarovkou s továrním límcem a objímkou. U tlakové vody sevřením izolace mezi pevnou a volnou přírubou. Montážní pěna, tmel ani omotaný kus pásu nikdy.

Vyhláška č. 146/2024 Sb., o požadavcích na výstavbu, chce podzemní konstrukce chráněné před podzemní vodou a vlhkostí včetně prostupů. ČSN P 73 0600 v čl. 5.2.1.11 u tlakové vody počet prostupů omezuje. Každá trubka navíc je další ruční detail, který může téct.

Prostup v asfaltových pásech

Na prostupy kanalizace a chrániček používáme prostup hydroizolací s integrovaným límcem od výrobce DVAKO. Je to tělo z polyamidu s nerezovou objímkou a s límcem z toho materiálu, který je na stavbě: asfaltový pás, fólie PVC, TPO/FPO, EPDM nebo PE. Technický list výrobce uvádí dimenze DN 50, 75, 110, 125 a 160 a tlakovou odolnost 0,5 bar, tedy pět metrů vodního sloupce. Jestli to stačí u tlakové vody, rozhodne projektant, jinak platí příruby.

• Otvor v konstrukci má mít podle montážního návodu průměr DN plus 10 mm. Tělo se k podkladu ukotví čtyřmi kotvami.
• Límec se s izolací spojí stejně jako spoj v ploše: límec z asfaltového pásu natavením, límec z fólie svarem podle předpisu výrobce fólie.
• Těsnění se namaže mazivem a trubka se nasune. Trubka se už nijak neomotává ani nepění.

Kde prostup s límcem použít nejde, třeba u trubky s jiným než běžným průměrem, opracuje izolatér prostup ručně takzvanými kalhotkami podle montážního návodu výrobce pásů:

• Spodní pás ukončete asi 10 cm za prostupem. Nařízněte ho v ose trubky, vyřízněte co nejtěsnější tvar a pás natavte.
• Pokračování spodního pásu natavte s překrytím 10 cm od prostupu. Vrchní pás stejně, postupuje se ale z druhé strany.
• Z vrchního pásu vyřízněte kalhotky. Délka je obvod trubky s přídavkem 10 cm, výška nejméně 25 cm. Natavte je na trubku i na plochu a svislou část stáhněte nerezovou objímkou.
• Vrcholy naříznutí kalhotek doplňte rozehřátým asfaltem nebo asfaltovým tmelem.
• Nakonec nasuňte na trubku mezikruží z vrchního pásu široké nejméně 300 mm a celoplošně ho natavte na plochu.

Prostup u stěrky AQUAFIN-RB400

SCHOMBURG v technickém listu AQUAFIN-RB400 (03/06/2025) předepisuje na potrubní prostupy těsnicí manžety ASO-Dichtmanschette. Příruby z PVC, červeného bronzu nebo nerezu dostanou manžetu a stěrka se nanese bez dutin. Měď, zinek a hliník se nejdřív penetrují ASODUR-GBM ve dvou krocích. Pro tlakovou vodu (třída W2.1-E podle výrobce) chce SCHOMBURG příruby nebo jiný osvědčený instalační systém.

Příruby u tlakové vody

Izolace se sevře mezi pevnou přírubu na trubce a volnou přírubu, která se k ní přišroubuje. Montážní návod výrobce pásů k tomu dodává jedno pravidlo: mezi přírubami nesmí být sevřený spoj pásů. Pás jde mezi příruby v jednom kuse. Jestli jsou příruby pro daný systém použitelné, odkazuje návod na publikaci KUTNAR. Na stavbě rozhoduje projekt.

Fotíme a měříme: každý prostup před zakrytím s metrem přiloženým k přesahu, dotaženou objímku nebo přírubu, u kovů penetraci. U prostupu DVAKO zakládáme dodací list s DN a materiálem límce. Fotky jdou do Open Book, počet prostupů a jejich čísla do stavebního deníku.

Jak se dělají kouty a hrany, aby se izolace neprodřela?

Kout dostane náběh a hrana fazetu, než přijde první vrstva. Pás přes ostrou hranu se při hutnění zásypu prodře. SCHOMBURG i výrobci pásů proto chtějí kout zaoblený a hranu sraženou.

Pro stěrku AQUAFIN-RB400 výrobce předepisuje fabion z malty ASOCRET-M30 s délkou ramene nejméně 4 cm. Dělá se čerstvé do čerstvého, do kašovité vrstvy AQUAFIN-1K nebo ASOCRET-M30. Stěrka se nanáší až po vytvrdnutí fabionu. Rohy a ostré hrany se srazí fazetou.

Pro asfaltové pásy se v koutě dělá náběhový klín z cementové malty. Montážní podklady výrobců pásů, ze kterých vychází i poradna dozoru, uvádějí poloměr 50 mm. U asfaltové stěrky stačí 20 mm. Vnější hrana základu se srazí.

ČSN P 73 0606 v čl. 4.7.6 doporučuje povlak v detailech zesílit přídavným pruhem pásu nebo fólie. Jestli kout přídavný pruh dostane, určuje projekt a technický list, ne izolatér na místě.

Fotíme a měříme: fabion s metrem přiloženým k rameni, náběh v každém koutě, sraženou hranu. Podklad fotíme s latí před první vrstvou, protože ho ta vrstva zakryje.

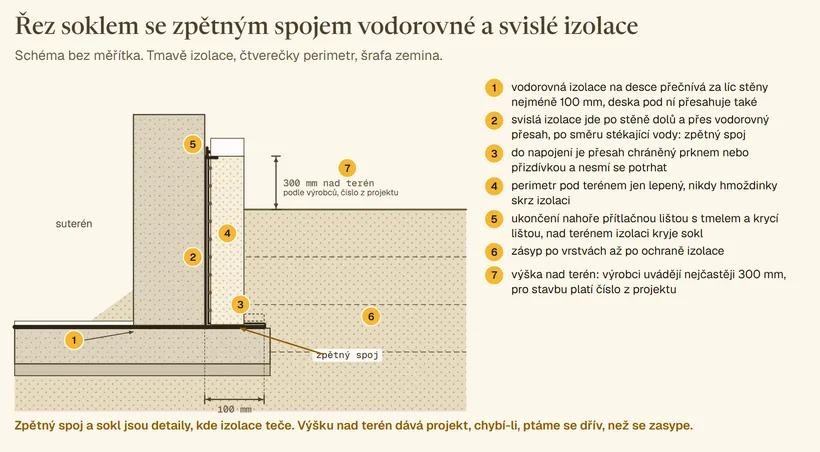

Co je zpětný spoj a jak ho chráníme do napojení?

Zpětný spoj je místo, kde se svislá izolace stěny napojí na vodorovnou izolaci pod stěnou. Vodorovná izolace přečnívá za líc stěny nejméně 100 mm, protože podkladní deska přesahuje. Svislá izolace pak leží přes vodorovnou ve směru stékající vody, nikdy pod ní.

Mezi položením vodorovné izolace a napojením svislé uplyne doba zdění nebo betonáže stěn. Přečnívající izolace se do té doby chrání přizdívkou, prknem nebo přikrytím a nesmí se potrhat ani zašpinit maltou. Potrhaný přesah se nedá spolehlivě napojit a je to místo, kudy voda vteče mezi stěnu a izolaci.

Publikace KUTNAR Izolace spodní stavby rozlišuje tři řešení podle druhu jámy:

• Otevřená jáma: svislá izolace se dělá na stěnu suterénu a napojí se zpětným spojem.
• Pažená jáma: svislá izolace se dělá na pažení před stěnou, stěna se betonuje až k ní.
• Otevřená jáma s „minivanou“: izolace ze dna se vytáhne na nízkou přizdívku. Po vyzdění stěny se přizdívka ubourá a svislá izolace se napojí na obnaženou část.

Který způsob platí, určuje projekt. Podkladní beton s přesahem za líc stěny spočítáte v kalkulátoru betonu na Domeum.

Fotíme a měříme: přesah vodorovné izolace s metrem před zděním, ochranu přesahu, po napojení spoj s metrem a jeho kontrolu špachtlí u pásů nebo jehlou u fólie.

Jak vysoko nad terén má izolace sahat a jak se ukončí?

Podle projektu. SCHOMBURG v listu Hydroizolácia spodnej stavby AQUAFIN-RB400 v kombinácii s XPS vede svislou izolaci nejméně 300 mm nad terén. Je to hodnota, kterou výrobci uvádějí nejčastěji. Chybí-li číslo v projektu, ptáme se projektanta dřív, než se zasype.

ČSN P 73 0600 v čl. 5.2.4.5 vede izolaci z podterénu na stěnu nad terén a nad terénem ji chrání obkladem nebo jinou úpravou. Přesah se volí podle detailu, hladiny povrchové vody a sněhu. Odstřik od okapového chodníku a spád terénu popisuje článek déšť a voda kolem domu.

U stěrky RB400 leží podle výrobce vodorovná izolace pod první řadou zdiva. Čelo základové desky se izoluje od horní hrany 10 až 15 cm dolů podle zatížení. Spáru mezi zdivem a bednicím prvkem z XPS překryje páska ASO-Dichtband-2000-S vložená do čerstvé stěrky a přepracovaná další vrstvou. Soklová omítka se zaizoluje asi 50 mm nad terén.

Horní konec asfaltových pásů na stěně se podle montážního návodu výrobce pásů přikotví přítlačnou plechovou lištou s tmelem v horní části a překryje krycí lištou. Lišta bez tmelu je kapsa, do které teče voda ze stěny.

Sokl vrstvu po vrstvě, sokl u dveří, předsazený sokl a sedm častých chyb popisuje poradna technického dozoru o detailu soklu. Tepelný most v patě zateplené stěny popisuje článek tepelné mosty, heslo sokl je ve stavebním slovníku.

Fotíme a měříme: výšku izolace nad budoucím terénem metrem od značky z projektu, lištu s tmelem, pásku ve spáře XPS před přepracováním.

Jak se na izolaci lepí perimetr a smí se kotvit?

Pod terénem jen lepit. Hmoždinka skrz izolaci je díra v izolaci. Nad terénem rozhoduje projekt a technický list desky.

SCHOMBURG lepí ochranné, drenážní a tepelněizolační desky na AQUAFIN-RB400 směsí stěrky s křemičitým pískem 0,1 až 0,35 mm v poměru podle technického listu. Nanáší se ozubenou stěrkou metodou buttering-floating, bodově nebo celoplošně podle vody. Alternativou je lepidlo COMBIDIC-2K-CLASSIC nebo PREMIUM.

Na asfaltové pásy a fólie určuje lepidlo technický list desky a výrobce izolace. U fólie PVC navíc platí ČSN P 73 0606 čl. 4.6.3: fólie nesmí ležet přímo na pěnovém polystyrenu ani na asfaltu, mezi ně patří separační vrstva. Čím se izolace chrání před zásypem a hutněním, popisuje článek ochrana hydroizolace, drenáž a nopová fólie.

Fotíme a měříme: plochu izolace před lepením, lepené desky s rozmístěním lepidla, hranu bez jediné hmoždinky pod terénem. Dodací list lepidla zakládáme k faktuře v Open Book.

Co s dilatační a pracovní spárou?

Dilatační spára je místo, kde se dvě části stavby pohybují každá jinak. Izolace přes ni musí pohyb vydržet. ČSN P 73 0606 v čl. 4.5.5 chce v místě spáry zvláštní řešení a zesílení povlaku. Čl. 4.5.6 doporučuje u tlakové vody dilatace pokud možno vůbec nemít.

U pásů jde pod spoj přes dilataci podkladní pruh pásu široký nejméně 200 mm, natavený jen k jedné straně spáry. Hodnota je z montážních podkladů výrobců pásů.

U stěrky utěsňuje SCHOMBURG dilatační a styčné spáry systémovou páskou ASO-Dichtband vloženou do stěrky. Přechod do vodotěsných betonových částí při tlakové vodě do hloubky 3 m dělá stěrka po obou stranách spáry s přesahem nejméně 15 cm. Čelo desky se izoluje do stejné hloubky. Bez pásky je to celkem 4 mm suché vrstvy ve dvou operacích, s páskou 2,5 mm.

Pracovní spára bílé vany se těsní v betonu, ne povlakem. Postup popisuje článek vodostavební beton.

Fotíme a měříme: šířku podkladního pruhu metrem, pásku ve spáře před přepracováním, tloušťku vrstvy u spáry podle technického listu.

Jak se napojuje nová etapa izolace na hotovou?

Etapový spoj je spoj izolace dna a stěny jámy. Publikace KUTNAR ho v poznámce k tabulce dimenzí jmenuje jako místo se zvýšeným nárokem na spolehlivost, protože dno může vůči stěně jámy poklesnout. Napojení svislé etapy na vodorovnou se dělá ve svislé rovině, aby se voda nehromadila na izolaci přečnívající přes obvod domu.

U pásů se nová etapa napojí přesahem stejným jako v ploše. Hodnoty přesahů a kontrolu spoje najdete v článku o asfaltových pásech. U fólie předepisuje šířku přesahu a svaru na hotovou fólii předpis výrobce FATRAFOL-H. Hodnotu chceme vidět v technologickém postupu izolatéra a zkoušky svaru jsou v článku o fólii.

U stěrky AQUAFIN-RB400 jde další vrstva na předchozí až tehdy, kdy nehrozí její poškození, podle výrobce asi po 3 hodinách. Napojení na starší vytvrzenou stěrku chce podklad matně vlhký, bez látek snižujících přilnavost, s přesahem na starou vrstvu podle technického listu.

Fotíme a měříme: napojení etapy s metrem na přesahu, u fólie zkoušku svaru, u stěrky datum a čas obou vrstev ve stavebním deníku.

Jaké zkoušky děláme před zásypem a co je v protokolu?

ČSN P 73 0606 v čl. 4.7.7 doporučuje protokolární převzetí povlaku před zakrytím a kontrolu druhu i množství materiálu. Montážní návod výrobce pásů chce přejímku po každé etapě podle počtu pásů ve vrstvě a před zakrytím ochrannými vrstvami. Na stěnách izolační vany znovu po montáži výztuže. Protokoly jsou podle publikace KUTNAR součást předávacích dokladů.

Zkouška podle systému:

• Pásy: pohledem spojitost a shoda rozsahu s projektem. Špachtlí tažením po každém spoji mírným tlakem při teplotě pásu 10 až 20 °C. Jiskrová zkouška 30 až 40 kV jen namátkově a jen na vodivém podkladu, na suchém nic neukáže (montážní návod výrobce pásů, kap. 13).
• Fólie: jehla po každém spoji, podtlakový zvon se saponátovou vodou, u dvojitého svaru tlaková zkouška kanálku. Hodnoty tlaku a času jsou v článku o fólii.
• Stěrka: tloušťka suché vrstvy podle vody a podkladu z technického listu, povrch bez pórů. Spoje nemá, zkouší se tloušťka.
• Zátopovou zkoušku u rodinného domu neděláme. Vrstva 10 cm vody zatíží desku 1 kN/m² a zkouška vyžaduje účast statika.

Špachtle tažená mírným tlakem po dobrém spoji klouže po souvislém návalku asfaltu a nikde nezajede pod okraj pásu. Kde zajede, pás se v tom místě prořízne, svaří a převaří záplatou. Opravené místo fotíme před opravou i po ní.

Co je v protokolu o převzetí

Protokol o převzetí před zásypem obsahuje:

• systém a výrobek s číslem šarže z dodacího listu, množství proti ploše,
• datum, teplotu vzduchu a počasí v den zkoušky,
• druh zkoušky a výsledek po úsecích,
• u jiskrové zkoušky napětí, citlivost a ověření přístroje na známém defektu,
• nalezené vady, jejich opravu a fotku,
• podpis izolatéra a toho, kdo izolaci přebírá.

Protokol a fotky ukládáme do Open Book, zápis o převzetí do stavebního deníku. Po zásypu už detail nikdo neuvidí, proto je fotka před zásypem jediný doklad, že tam byl.

Fotíme a měříme: každý detail s metrem před zakrytím, zkoušku v průběhu (špachtle na spoji, zvon na fólii, měření tloušťky stěrky), opravené místo před a po.

Co se před zásypem měří, fotí a podepisuje, shrnuje kontrolní list převzetí hydroizolace před zásypem níže. Nezaškrtnutá položka znamená, že se nezasypává.

Kdy detaily neděláme a kdy práci zastavíme?

• V projektu chybí údaj o vodě a hladině. Zastavíme se před izolací a ptáme se projektanta.
• Podklad je mokrý, zmrzlý nebo pokrytý jinovatkou. Pásy chtějí suchý penetrovaný podklad, stěrka matně vlhký, mráz nesnese žádný z nich.
• Na dům působí tlaková voda a projekt nemá konstrukci na tlak ani kontrolní systém. Samotné pásy ani stěrka na zdivu to podle KUTNAR a SCHOMBURG neřeší.
• Prostup není osazený nebo je kolem něj pěna. Detail se dělá až na osazenou trubku a čistý podklad.
• Zásyp má jít na izolaci bez ochrany. Bez ochranné vrstvy podle tabulky výrobce se nezasypává.
• Fólii PVC má pokládat firma bez školení výrobce. Doklad o školení chceme před začátkem.
• Odkop starého domu má jít pod základ. Výkop podél zdi nesmí jít pod základovou spáru, podrobně v článku dodatečná hydroizolace starého domu.
