Ochrana hydroizolace před zásypem: nopová fólie, drenáž a zásyp

Proč se hydroizolace před zásypem chrání?

Povlak z pásů nebo fólie, který není spojený s konstrukcí, má jen dva stavy. Buď těsní, nebo teče. Díra zaplaví spáru mezi povlakem a stěnou a voda se v ní rozteče po celé ploše (KUTNAR, kap. 3). Otisk nopu nebo ostrý kámen v zásypu proto není kosmetická vada. ČSN P 73 0600 v čl. 5.3.3 chce izolaci chráněnou před mechanickým poškozením při stavbě i za provozu.

Izolatér dokončí svislý pás a za ním už stojí kolečko s výkopkem. Než se první kolečko vysype, leží na pásu textilie a přes ni deska. Ochranu může tvořit vrstva, která má v konstrukci další funkci, například tepelná izolace z XPS nebo drenážní vrstva (KUTNAR, tab. 8). Stěrku AQUAFIN-RB400 chrání lepené desky, jak popisuje článek AQUAFIN-RB400 krok za krokem. Který systém izolace se k vašemu domu hodí, rozebírá článek hydroizolace spodní stavby: jak vybrat.

Čím izolaci chránit podle toho, co se na ni bude dělat?

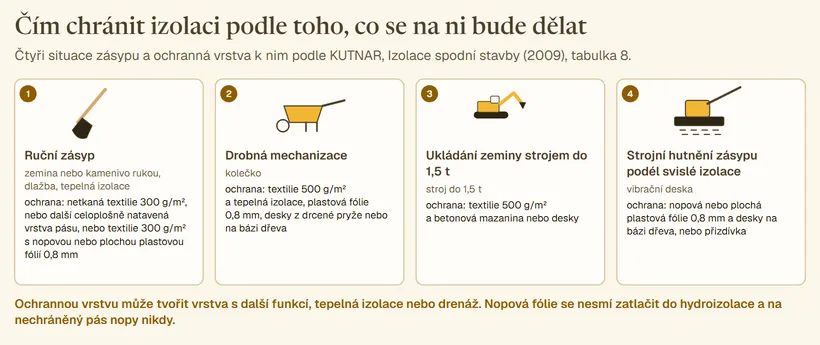

Podklad KUTNAR Izolace spodní stavby (2009) má v tabulce 8 ochranu povlaku podle namáhání, ne podle druhu izolace. Hodnoty přebíráme z ní, projekt má přednost.

Výztuž vázaná podél svislé izolace chce textilii 500 g/m² a ručně dělanou betonovou mazaninu. Výztuž nad vodorovnou izolací chce stejnou textilii a tepelnou izolaci tloušťky nejméně 100 mm (KUTNAR, tab. 8).

Tabulka varuje před překročením dlouhodobě dovoleného namáhání nopové fólie a před zatlačením fólie do hydroizolace. Proto u strojního hutnění nestačí fólie sama, k ní patří deska nebo přizdívka.

Tepelnou izolaci XPS pod terénem jen lepíme. Hmoždinka skrz izolaci je otvor v izolaci. U stěrky AQUAFIN-RB400 lepíme desky směsí stěrky s křemičitým pískem, jak uvádí technický list SCHOMBURG. U pásů a fólie určuje způsob lepení projekt a technický list desky.

Kterou stranou položit nopovou fólii?

Podle fólie, kterou máte. Rozdíl uvidíte na roli. Drenážní fólie má na vrcholcích nopů nakašírovanou textilii, obyčejná nopová fólie je holá z obou stran.

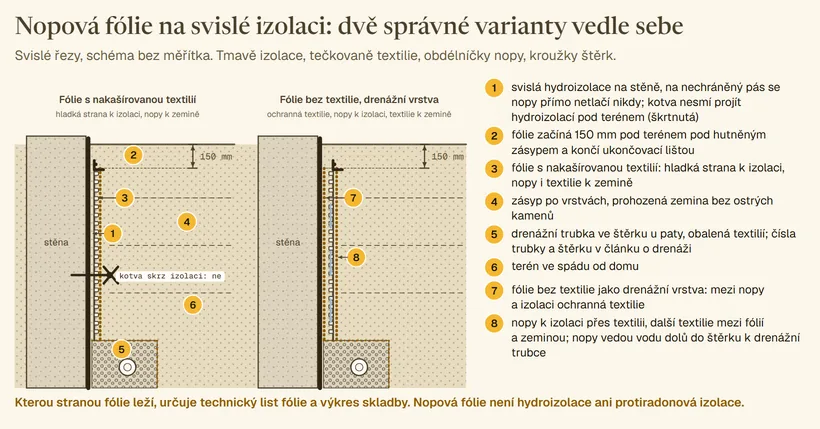

• Fólie s nakašírovanou textilií: nopy i textilie k zemině, hladká strana k izolaci.
• Fólie bez textilie jako drenážní vrstva: nopy k hydroizolaci, mezi nopy a izolaci ochranná textilie, další textilie mezi fólií a zeminou.
• Na nechráněný asfaltový pás se nopy přímo netlačí nikdy.

Rozhoduje technický list konkrétní fólie a výkres skladby v projektu. Když se liší, ptáme se projektanta dřív, než parta fólii přikotví. Proč si technické listy fólií protiřečí a co z toho plyne na stavbě, rozebírá článek technického dozoru nopová fólie: nopy ven, nebo ke zdi.

Nopová fólie není hydroizolace. Podle ČSN 73 0601 (čl. 7.6) se nesmí použít ani jako protiradonová izolace, protože její spoje netěsní. Norma ji připouští jako větrací vrstvu (čl. 6.4.10). Hloubku, do které fólie smí bez dalších opatření, uvádí její technický list. Stručné heslo nopová fólie je ve slovníku Poctivé stavby.

Drenážní vrstva končí 150 mm pod terénem a nad ní je hutněný zásyp, aby nesbírala vodu z povrchu a z fasády. Fólie, která jen chrání izolaci, může podle svého technického listu končit lištou nad terénem. Ukončovací lišta je potřeba v obou případech. Kotva nikdy neprochází hydroizolací pod terénem.

Kdy dům potřebuje drenáž a kdy ne?

Drenáž odvádí vodu, která zeminou prosakuje nebo se hromadí v zásypu. Tlakovou podzemní vodu neodvede. ČSN P 73 0600 v příloze D navrhuje drenáž při styku podzemní vody s konstrukcí a pro odvedení srážek prosáklých do zásypu.

V propustné zemině s hladinou podzemní vody níž než základová spára se drenáž obvykle nenavrhuje. Jestli je zemina propustná, říká geologický průzkum, ne pohled do výkopu.

V nepropustné zemině se zásyp výkopu naplní vodou z povrchu, často až po předání stavby (KUTNAR, kap. 2 a 3). Projektant má dvě cesty. Buď trvalou drenáž s odtokem a šachtami, pak se izoluje proti prosakující vodě nad úrovní, kterou drenáž drží. Nebo izolaci proti tlakové vodě až k terénu (ČSN P 73 0600, čl. 5.2.6.9 a 5.2.6.10). Hydroizolaci navrhuje projektant podle průzkumu, my stavíme podle projektu a technického listu výrobku.

Drenáž bez odtoku vodu u základu nasbírá. Před výkopem proto musí být jasné, kam voda poteče a kdo odtok povolil. Jak vybrat mezi obvodovou, plošnou a záchytnou drenáží a jak vypadá kontrolní šachta, popisuje poradna technického dozoru v článku drenážní systémy kolem domu.

Průměr trubky, frakci štěrku, spád a polohu trubky vůči základu v tomto článku neopakujeme. Pro zásyp za zdí jsou v článku drenáž a zásyp za opěrnou zdí. Pro starý dům je v sekci Sanace článek drenáž kolem domu: kdy pomůže a kdy uškodí. Voda ze svodů a spád terénu jsou v článku déšť a voda kolem domu.

Co znamená plošná drenáž pod deskou pro radon?

Plošná drenáž je dvouúrovňová. Nahoře je štěrkopísková vrstva, dole trubková drenáž (ČSN P 73 0600, příloha D). Má zabránit tomu, aby se hladina vody a její kapilární lem dotkly izolace.

Propustná vrstva pod stavbou silnější než 50 mm, tedy štěrk nebo plošná drenáž, znamená podle ČSN 73 0601 vysokou plynopropustnost podloží (čl. 5.3.2 a 5.4.2). Samotná protiradonová izolace pak nestačí a projektant navrhuje kombinaci s odvětráním podloží. Odsávací potrubí leží v drenážní vrstvě z kameniva tloušťky nejméně 150 mm, zpravidla frakce 16/32, spádované a bez možnosti zaplavení (čl. 6.3.3). Při betonáži se vrstva chrání před zatečením betonu (čl. 6.3.4).

Plošná drenáž a odvětrání podloží se tedy navrhují společně, ne jedno po druhém. Radonový index pozemku a průzkum před deskou popisuje článek příprava pozemku pod základovou desku. Který systém izolace má doložený součinitel difuze radonu, je v článku o výběru hydroizolace.

Co na stavbě děláme a co fotíme?

Prohlídka stavby nebo domu před nabídkou je nezávazná. Nabídku dostanete po položkách: ochrana izolace, drenáž, zásyp, zkoušky. Faktury za materiál a fotky vidíte v Open Book.

Před ochranou chceme protokol zkoušek izolace podle systému. U pásů špachtle a jehla, u fólie zvon nebo tlak, u stěrky tloušťka suché vrstvy. Co se zkouší a jak vypadá převzetí před zásypem, popisuje článek detaily hydroizolace: prostupy, sokl a spoje.

Fotíme to, co další vrstva zakryje: převzatou izolaci s protokolem, ochrannou textilii s dodacím listem, nopovou fólii s metrem u horního okraje, drenáž ve štěrku před obsypem a každou vrstvu zásypu. Fotka jde do Open Book dřív, než přijede bagr. Při odkopu starého domu platí stejný postup, rozdíl je v podkladu a v hloubce výkopu, viz článek dodatečná hydroizolace starého domu.

Kdy ochranu a zásyp neděláme?

Práci zastavíme nebo zakázku nebereme v těchto případech:

• nopová fólie má ležet nopy přímo na nechráněném asfaltovém pásu. Vložíme ochrannou textilii, nebo fólii otočíme podle jejího technického listu,
• tepelná izolace nebo lišta se mají kotvit hmoždinkou skrz hydroizolaci pod terénem. Desky lepíme a kotvu v izolaci pod terénem nepoužijeme,
• zásyp u svislé izolace se má hutnit strojem bez desky nebo přizdívky. Bez ochrany podle tabulky 8 stroj u stěny nejede,
• drenáž je v projektu bez odtoku a bez šachet. Zastavíme se před výkopem a chceme od projektanta doplnit, kam voda poteče,
• projekt počítá s nopovou fólií jako s hydroizolací nebo jako s protiradonovou izolací. Fólie netěsní vodu ani radon, ptáme se projektanta na skutečnou izolaci,
• izolace nemá protokol převzetí před zakrytím. Bez protokolu nezasypáváme (ČSN P 73 0606, čl. 4.7.7).

Postup ochrany hydroizolace, drenáže a zásypu krok za krokem

Kroky jdou v pořadí prací po dokončení svislé izolace. Hodnoty ochranných vrstev jsou z tabulky 8 podkladu KUTNAR Izolace spodní stavby (2009), orientace nopové fólie z jejího technického listu. Projekt a technický list mají před tímto postupem přednost.

Krok 1: Převzetí izolace před zakrytím

Krok 2: Ochranná vrstva podle toho, co přijde dál

Krok 3: Nopová fólie správnou stranou a ukončovací lišta

Položte nopovou fólii podle jejího technického listu.

• Fólie s nakašírovanou textilií: nopy i textilie k zemině, hladká strana k izolaci.
• Fólie bez textilie jako drenážní vrstva: nopy k izolaci přes ochrannou textilii, druhá textilie k zemině.
• Na nechráněný asfaltový pás nopy přímo nikdy.
• Dole zaveďte drenážní vrstvu do štěrku nad drenážní trubkou, pokud je drenáž v projektu.
• Nahoře ukončete lištou. Drenážní vrstva končí 150 mm pod budoucím terénem, fólie jen jako ochrana smí podle listu končit lištou nad terénem.
• Místo kotvení a přesah pásů fólie vezměte z technického listu a z výkresu skladby. Kotva nesmí projít hydroizolací pod terénem.

Proč. Textilie zadrží zeminu a propustí vodu, mezera mezi nopy vede vodu dolů k drenáži. Otočená fólie má textilii na špatné straně a zemina mezery zanese. Nopy zatlačené do pásu jsou přesně to poškození, před kterým má ochrana chránit (KUTNAR, tab. 8).

Kontrola. Strana fólie proti technickému listu u každé role. U fólie bez textilie ochranná textilie mezi nopy a izolací. Výška horního okraje drenážní vrstvy metrem, 150 mm pod úrovní terénu z projektu. Lišta po celé délce. Žádná kotva v izolaci pod terénem.

Když nevíte, zeptejte se mistra nebo stavbyvedoucího dřív, než budete pokračovat.

Fotografie. Vyfoťte fólii s metrem u horního okraje a dole u drenáže. Zásyp obojí zakryje.
